CISCO REFRESH – repasované produkty dodávané společností Cisco s certifikací kvality, zárukou a servisní podporou odpovídající ekvivalentnímu novému produktu

Cisco Catalyst řady 1300 jsou plně managovatelné Layer 3 switche podnikové třídy určené pro SMB a pobočky. Běží na přizpůsobeném Linux OS s intuitivním webovým GUI, zjednodušují nasazení mimo rozvodnou skříň a přinášejí bohaté L2/L3 funkce, které urychlují digitální transformaci při zachování vysoké úrovně zabezpečení.

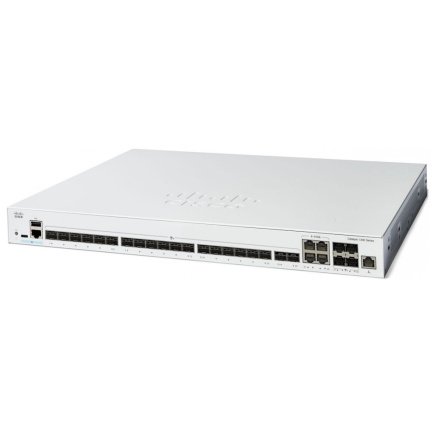

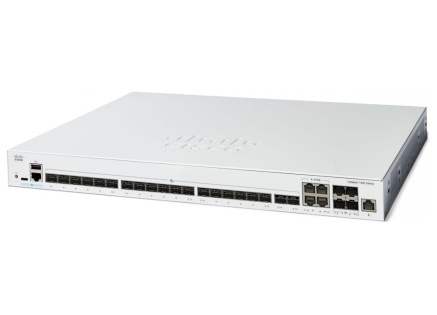

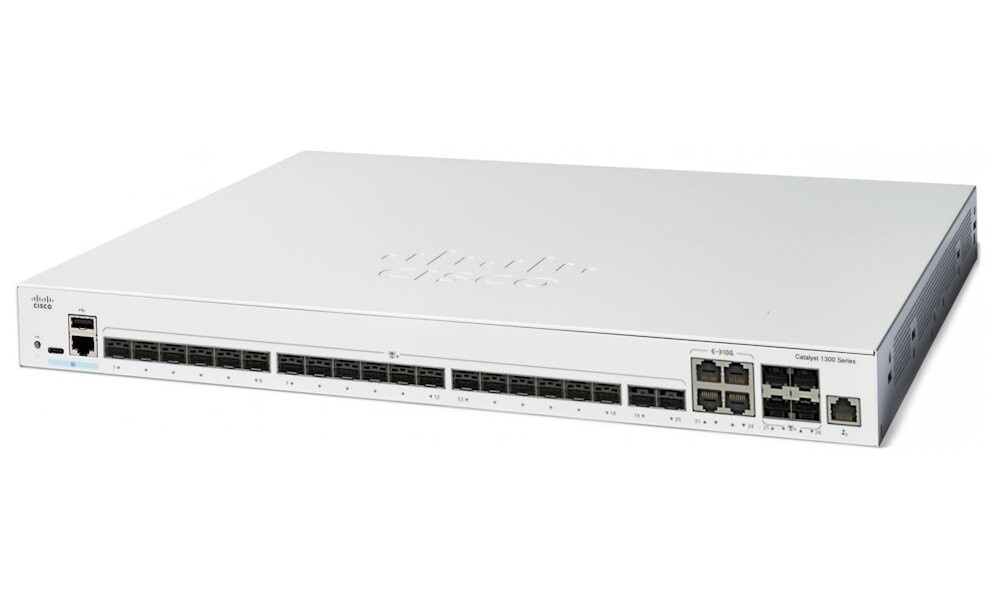

Stránky produktu: C1300-24XS

Klíčové vlastnosti

• 20 × 10G SFP+ + 4 × 10G copper/SFP+ combo porty + 1 × GE OOB management
• Vysoká kapacita přepínání a směrování na wire-speed pro 10G
• Hardware stacking až 8 jednotek (až 200 portů) s HW failover
• Pokročilé L2/L3 funkce včetně RIP v2, PBR, Private VLAN, iSCSI optimization
• Bezpečnost podnikové třídy: 802.1X (authenticator i supplicant), DHCP snooping, IPSG, DAI, ACLs

Performance

• Propustnost (mpps, 64B): 357,14
• Přepínací kapacita: 480 Gbps

Layer 2 switching

• STP 802.1d; RSTP 802.1w (default); MSTP 802.1s (8 instancí); PVST+ / Rapid PVST+ (až 126 instancí)
• LACP 802.3ad: až 8 skupin; až 8 portů/skupina; 16 kandidátních portů na LAG
• VLAN: až 4093 (port-based, 802.1Q, MAC-based, protocol-based, IP subnet-based); Management VLAN
• Private VLAN (promiscuous/isolated/community) a Private VLAN Edge (PVE, protected ports) s vícenásobnými uplinky
• Guest/unauthenticated VLAN; dynamické přiřazení VLAN přes RADIUS + 802.1X; CPE VLAN; Auto Surveillance VLAN (ASV)
• Voice VLAN s QoS a VSDP pro zero-touch nasazení hlasových endpointů
• Multicast TV VLAN (MVR), VLAN translation (one-to-one C-VLAN → S-VLAN)
• Q-in-Q a Selective Q-in-Q (vícenásobné mapování C-VLAN→S-VLAN, konfigurovatelný TPID, L2 protocol tunneling)
• GVRP/GARP – automatická propagace a konfigurace VLAN
• UDLD – detekce unidirectional links
• DHCP relay na L2 (Option 82)
• IGMP snooping v1/v2/v3 (až 2000 multicast skupin), IGMP querier a IGMP proxy
• Head-of-Line (HOL) blocking prevention a Loopback detection (nezávislé na STP)

Layer 3

• IPv4/IPv6 wire-speed routing
• Až 990 statických tras a 128 IP rozhraní
• Layer 3 interface na fyzickém portu, LAG, SVI (VLAN) i loopback
• CIDR
• RIP v2 (dynamické směrování)
• Policy-Based Routing (PBR) na základě IPv4/IPv6 ACL
• DHCP server (více poolů + DHCP options), DHCP relay na L3 a UDP relay (BOOTP/DHCP apod.)

Stacking

• Hardware stacking: až 8 switchů ve stacku; až 200 portů jako jediný systém; hardware failover
• High availability: fast stack failover; podpora LAG napříč jednotkami ve stacku
• Plug-and-play správa: active/standby control, auto-numbering, hot-swap, ring/chain topologie, auto rychlosti stack portů, flexibilní porty
• High-speed interconnects: cenově efektivní 10GE fiber
• Modely se stackingem: Family 1 – C1300-16P-4X, C1300-24T-4X, C1300-24P-4X, C1300-24FP-4X, C1300-48T-4X, C1300-48P-4X, C1300-48FP-4X, C1300-8MGP-2X, C1300-24MGP-4X, C1300-48MGP-4X; Family 2 – C1300-12XT-2X, C1300-12XS, C1300-16XTS, C1300-24XS, C1300-24XT, C1300-24XTS (stackování pouze v rámci stejné Family).

Security

• SSH v1/v2, SCP; SSL/HTTPS pro bezpečný GUI přístup
• IEEE 802.1X (authenticator): RADIUS auth/accounting, MD5, guest/unauth VLAN, single/multiple host & sessions; time-based 802.1X; dynamic VLAN; MAC authentication
• 802.1X supplicant (switch jako supplicant vůči jinému switchi)
• Web-based authentication (NAC přes web)
• STP BPDU Guard, Root Guard, loopback guard
• DHCP snooping, IP Source Guard (IPSG), Dynamic ARP Inspection (DAI)
• IP/MAC/port binding (IPMB) – koordinovaná ochrana proti DoS
• Secure Core Technology (SCT) a Secure Sensitive Data (SSD)
• Trustworthy systems: X-Space, ASLR, BOSC
• Private VLAN a L2 izolace PVE (protected ports) s vícenásobnými uplinky
• Port security (zamykání a limit naučených MAC)
• RADIUS/TACACS+ (klient) a RADIUS accounting
• Storm control (broadcast/multicast/unknown unicast) a DoS prevention
• CLI privilege levels: 1/7/15
• ACLs: až 1024 pravidel; match na MAC, VLAN ID, IPv4/IPv6, IPv6 flow label, protokol, port, DSCP/IP precedence, TCP/UDP src/dst, 802.1p, Ethertype, ICMP/IGMP, TCP flag; ingress i egress; time-based ACLs

Quality of Service (QoS)

• 8 hardwarových front (priority levels)
• Scheduling: Strict Priority a Weighted Round-Robin (WRR)
• Class of Service: port-based, 802.1p, IPv4/IPv6 IP precedence/ToS/DSCP, DiffServ; classification & remarking ACLs; trusted QoS; přiřazení front dle DSCP a 802.1p/CoS
• Rate limiting: ingress policer; egress shaping a řízení rychlosti per VLAN/port/flow; dual-rate 3-color (2R3C) policing
• Congestion avoidance: minimalizace globální TCP loss synchronizace
• iSCSI traffic optimization: prioritizace iSCSI provozu

Standards

• IEEE 802.3 10BASE-T, 802.3u 100BASE-TX, 802.3ab 1000BASE-T, 802.3z GE, 802.3ae 10GE fiber (LAN), 802.3an 10GBASE-T, 802.3x Flow Control, 802.3ad LACP, 802.1D (STP/GARP/GVRP), 802.1Q/p VLAN, 802.1w Rapid STP, 802.1s MSTP, 802.1X Port Access, 802.1AB LLDP, 802.3az EEE
• RFC (výběr): 768, 783, 791, 792, 793, 813, 826, 879, 896, 854, 855, 856, 858, 894, 919, 920, 922, 950, 951, 1042, 1071, 1123, 1141, 1155, 1157, 1213, 1215, 1286, 1350, 1442, 1451, 1493, 1533, 1541, 1542, 1573, 1624, 1643, 1700, 1757, 1867, 1907, 2011, 2012, 2013, 2030, 2131, 2132, 2233, 2576, 2616, 2618, 2665, 2666, 2674, 2737, 2819, 2863, 3164, 3176, 3411–3416, 4330

IPv6

• Dual-stack IPv4/IPv6; IPv6 host mode; IPv6 over Ethernet; ISATAP
• Neighbor/Router Discovery (ND), SLAAC, Path MTU discovery, DAD, ICMPv6, DHCPv6 stateful client
• IPv6 QoS: prioritizace v hardwaru; IPv6 ACL: drop/rate-limit v hardwaru
• IPv6 First Hop Security: RA guard, ND inspection, DHCPv6 guard, neighbor binding table (snooping/static), integrity check
• MLD snooping v1/v2 a MLD proxy
• IPv6 aplikace: Web/SSL, Telnet/SSH, ping, traceroute, SNTP, TFTP, SNMP, RADIUS, syslog, DNS client, Telnet client, DHCP client, DHCP auto-config, IPv6 DHCP relay, TACACS+
• Podporované IPv6 RFC: 4443, 4291, 2460, 4861, 4862, 1981, 4007, 3484, 5214, 4293, 3595

Management

• Cisco Business Dashboard (embedded probe na switchi – bez samostatného HW/VM)
• Cisco Business mobile app (rychlé zprovoznění a správa)
• Cisco Network Plug and Play (PnP) agent + Cisco PnP Connect
• Web UI (HTTP/HTTPS): simple/advanced mód, konfigurace, wizards, custom dashboard, údržba, monitoring, universal search, online help
• SNMP v1/v2c/v3 (USM), traps; RMON (4 skupiny: history, statistics, alarms, events)
• Dual-stack IPv4/IPv6 pro snadnou migraci
• Firmware upgrade: HTTP/HTTPS, TFTP, SCP přes SSH; dual images pro odolné aktualizace
• Port mirroring: až 8 zdrojových portů → 1 cílový port; VLAN mirroring: až 8 zdrojových VLAN → 1 cíl
• Flow-based redirection/mirroring a RSPAN
• sFlow agent – export vzorků do externích kolektorů
• DHCP options 12/59/60/66/67/82/125/129/150
• SCP (bezpečný přenos), auto-configuration se stažením přes SCP
• Text-editable configuration files (snadná hromadná nasazení)
• Smartports a Auto Smartports (zero-touch dle CDP/LLDP-MED)
• Text view CLI (skriptovatelný full/menu-based), privilege 1/7/15
• Lokalizace GUI/dokumentace; konfigurovatelné login bannery (web i CLI)
• Další: traceroute, single IP management, HTTP/HTTPS, SSH, RADIUS, TFTP upgrade, DHCP/BOOTP klient, SNTP, Xmodem upgrade, cable diagnostics, ping, syslog, Telnet client (SSH secure), automatické časování z management stanice

Green (power efficiency)

• Energy Detect – vypnutí portu při link-down, návrat bez ztráty paketů
• Detekce délky kabelu – úprava výkonu dle délky
• EEE 802.3az na všech měděných GE portech
• Možnost ručně vypnout LED indikátory
• Time-based port operation – plánované link up/down

General

• Jumbo frames až 9000 B (default MTU 2000 B)
• MAC tabulka: 16 000 adres
• Chip guard – detekce pokusů o zásah při bootu
• Boot integrity visibility – auditovatelnost identity platformy a integrity SW

Discovery

• Bonjour (self-advertising)
• LLDP 802.1ab + LLDP-MED (IP telefony)
• Cisco Discovery Protocol (CDP) – inzerce a učení sousedních zařízení

Hardware

• Celkový počet portů: 20 × 10G SFP+ + 4 × 10G copper/SFP+ combo + 1 × GE OOB management
• Konzole: RJ-45 console + USB Type-C console
• USB: USB Type-C (správa souborů/image a console)
• Tlačítko: Reset
• Kabeláž: UTP Cat 5e nebo lepší pro 1000BASE-T
• LED: System, Link/Act, PoE, Speed
• CPU: ARM dual-core 1,4 GHz; DRAM: 1 GB DDR4; Flash: 512 MB
• Packet buffer (sdílený): 8 MB
• Spotřeba (worst case): 110 V = 49,46 W; 220 V = 49,02 W
• Idle Power: 110 V = 21,5 W; 220 V = 21,3 W
• Odvod tepla: 220,77 BTU/h
• Podporované optické/DAC/AOC moduly (výběr): MGBSX1, MGBLX1, MGBLH1, MGBT1, GLC-SX-MMD, GLC-EX-SMD, GLC-ZX-SMD, GLC-LH-SMD, GLC-BX-U, GLC-BX-D, GLC-TE, CWDM-SFP-1470/1490/1510/1530/1550/1570/1590/1610, SFP-H10GB-CU1M/-CU3M/-CU5M/-CU1-5M/-CU2M/-CU2-5M, SFP-H10GB-ACU7M/-ACU10M, SFP-10G-SR/-LR/-SR-S/-LR-S/-ER/-ER-S/-T-X/-BXD-I/-BXU-I, SFP-10G-AOC1M/2M/3M/5M/7M/10M

Environmental

• Rozměry (Š × H × V): 445 × 350 × 44 mm (17,5 × 13,77 × 1,73 in)
• Hmotnost: 4,15 kg (9,15 lb)
• Napájení: 100–240 V, 50–60 Hz, interní
• Provozní teplota: −5 °C až 50 °C (23 °F až 122 °F)
• Skladovací teplota: −25 °C až 70 °C (−13 °F až 158 °F)
• Provozní/Skaldovací vlhkost: 10–90 %, relativní, nekondenzující
• Akustický hluk (25 °C): 27,6 dBA
• Ventilátory: 1
• MTBF při 25 °C: 993 232 hodin
• Certifikace: UL (UL 62368), CSA (CSA 22.2), CE mark, FCC Part 15 (CFR 47) Class A

Package contents

• Cisco Catalyst 1300 Series Switch
• Power cord
• Mounting kit
• Pointer card

Minimum requirements

• Web browser: Chrome, Firefox, Edge, Safari
• Ethernet kabel kategorie 5e nebo vyšší
• TCP/IP, síťový adaptér a OS (Microsoft Windows, Linux, Mac OS X)
