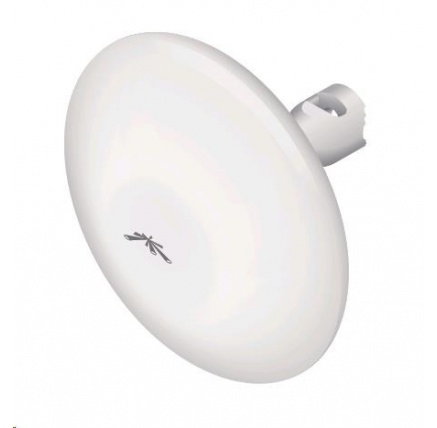

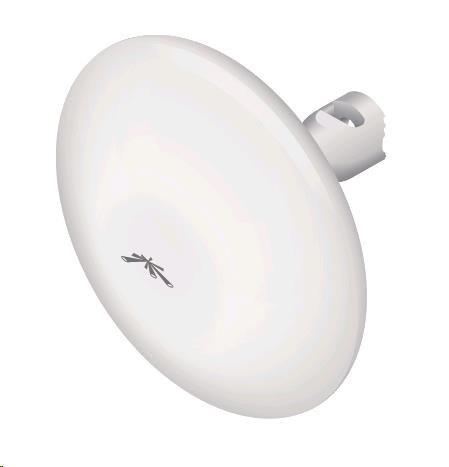

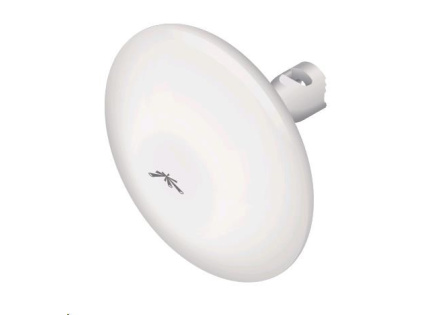

airMAX NanoBeam M5 2x16dBi

---

NanoBeam M5 2x16dBi je nová kompaktní jednotka s elegantním designem a vyskovým výkonem. Uvnitř se nachází MIPS procesor Atheros 74KC s frekvencí 560MHz, kterému sekunduje 64MB operační paměti typu DDR2 a 8MB Flash paměť. Síťový port podporuje 10/100 Ethernet a lze po něm jednotku napájet pasivním PoE 24V/0,5A (aktivní PoE dle 802.3af není podporováno). Podorovány jsou standardy 802.11n a nechybí ani zpětná kompatibilita s 802.11a. Díky AirMAX (protokol TDMA) technologii je možné připojení k AP s nízkými latencemi a velkou propustností bezdrátového spoje. Teoretická maximální propustnost jednotky je 300Mbit (MCS15, 802.11n, 2x2MIMO, při šířce kanálu 40MHz).

Technické specifikace:
Model NBE-M5-16
Processor Specs Atheros MIPS 74KC, 560 MHz
Memory 64 MB DDR2, 8 MB Flash
Networking Interface (1) 10/100 Ethernet Port
Wireless Approvals FCC, IC, CE
RoHS Compliance Yes
Model NBE-M5-16
Dimensions 140 x 140 x 54 mm
Weight 0.320 kg
Power Supply 24V, 0.5A PoE
Power Method Passive PoE
(Pairs 4, 5+; 7, 8 Return)
Max. Power Consumption 6 W
Gain 16 dBi
Output Power: 26 dBm
Wind Loading 21.4 N @ 200 km/h (4.8 lbf @ 125 mph)
Wind Survivability 200 km/h (125 mph)

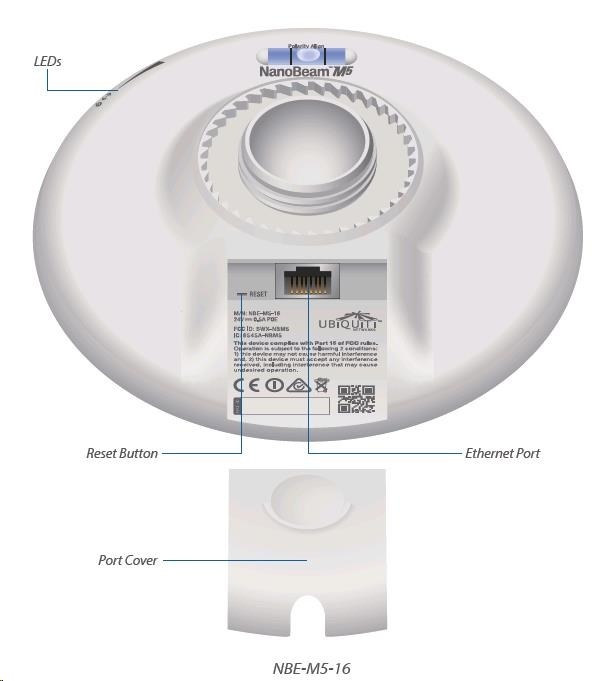

LEDs (1) Power, (1) LAN, (4) WLAN
Signal Strength LEDs Software-Adjustable to Correspond to Custom RSSI Levels
Channel Sizes 5/8/10/20/30/40 MHz
Polarization Dual Linear
Enclosure Outdoor UV Stabilized Plastic

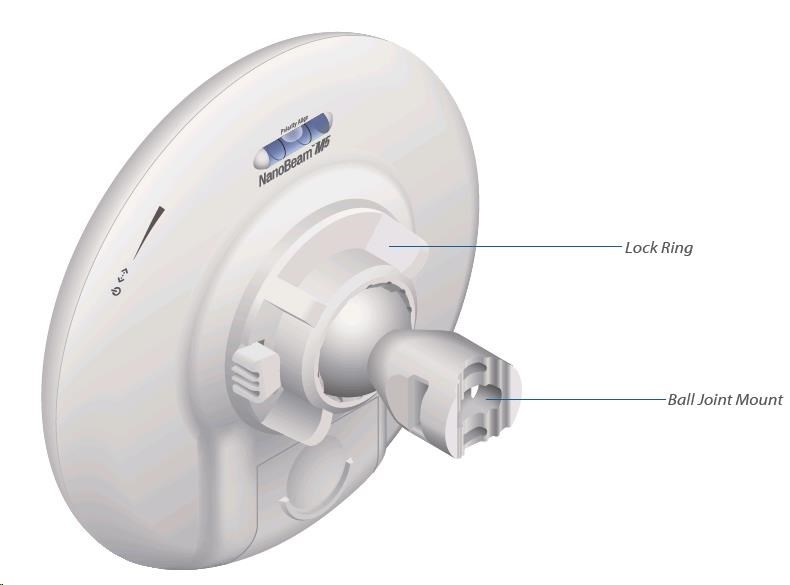

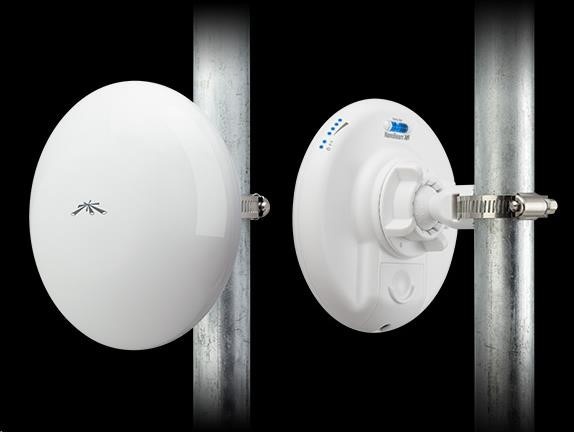

Mounting Pole-Mount (Kit Included), Wall-Mount
ESD/EMP Protection Air: ±24 kV, Contact:± 24 kV
Operating Temperature -40 to 70° C (-40 to 158° F)
Operating Humidity 5 to 95% Non-Condensing
Salt Fog Test IEC 68-2-11 (ASTM B117), Equivalent: MIL-STD-810 G Method 509.5
Vibration Test IEC 68-2-6
Temperature Shock Test IEC 68-2-14
UV Test IEC 68-2-5 at 40° C (104° F), Equivalent: ETS 300 019-1-4
Wind-Driven Rain Test ETS 300 019-1-4, Equivalent: MIL-STD-810 G Method 506.5

---
