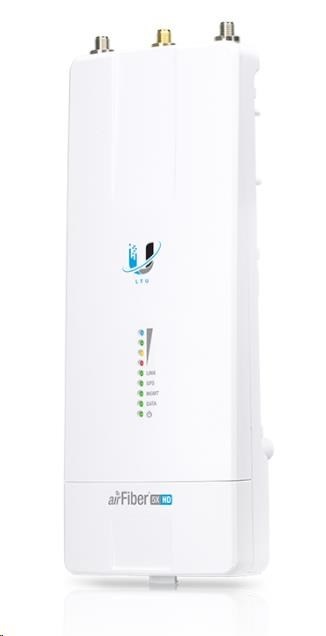

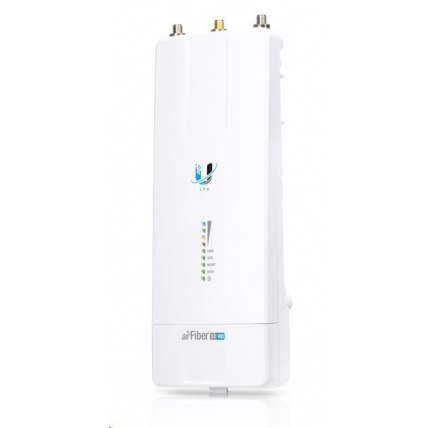

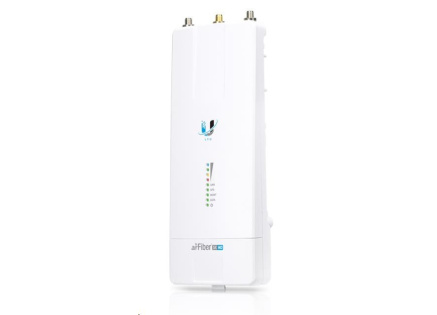

airFiber-5XHD

---

AF-5XHD je v současné době nejvýkonnějším a nejlépe vybaveným airFiber zařízením od Ubiquiti Networks. Revoluční procesor s označením airFiber LTU IC doáže zpracovat přes 2 miliony+ paketů za sekundu při 1Gbps+ (TDD) reálného datového toku v bezlicenčním pásmu 5GHz při 1024QAM (v plánovaném firmwaru je počítáno s podporou až 4096QAM s ještě vyšší propustnosí). Mezi další klíčové vlastnosti můžeme zařadit 2x Gigabit LAN, kdy jeden port je určen pouze pro management, časová synchronizace přes GPS, dedikovaný spektrální analyzér, vysoká odolnost proti vodě (IP67) a nastavitelná šířka kanálu 10/20/30/40/50/60/80 a 100MHz. AirFiber 5XHD je díky velmi dobré konstrukci a přiloženému gumovému adaptéru odolný vůči vodě a je ideální pro jakékoli povětrnostní podmínky.

Obsah balení

• Zařízení
• GPS držák + GPS anténa
• PoE napájecí adaptér 24V/1A
• Napájecí kabel
• Kovová stahovací páska + 2 plastové pásky
• Redukce na rocket kit

Technické specifikace:
Dimensions 224 x 82 x 48 mm (8.82 x 3.23 x 1.89")
Weight 0.35 kg (12.3 oz)
RF Connectors (2) RP-SMA Weatherproof (CH0, CH1)
(1) SMA Weatherproof (GPS)
GPS Antenna External, Magnetic Base
Power Supply 24V, 1A Gigabit PoE Adapter (Included)
Power Method Passive Power over Ethernet
Pins 1, 2, 4, 5 (+) and Pins 7, 8, 3, 6 (-)
Max. Power Consumption 6-12W1
Supported Voltage Range +18 to +54VDC2

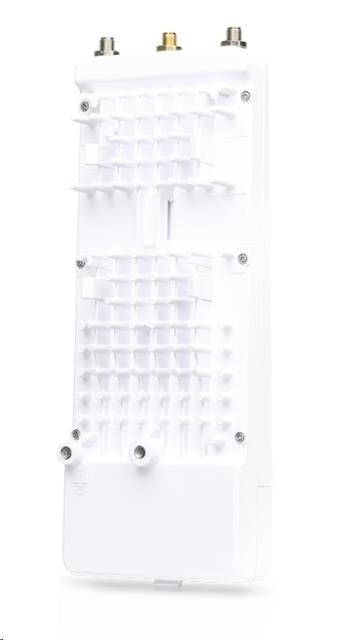

Mounting airFiber X Mount (Rocket Mount Compatible)
GPS Pole Mount (Included)
Operating Temperature -40 to 55° C (-40 to 131° F)

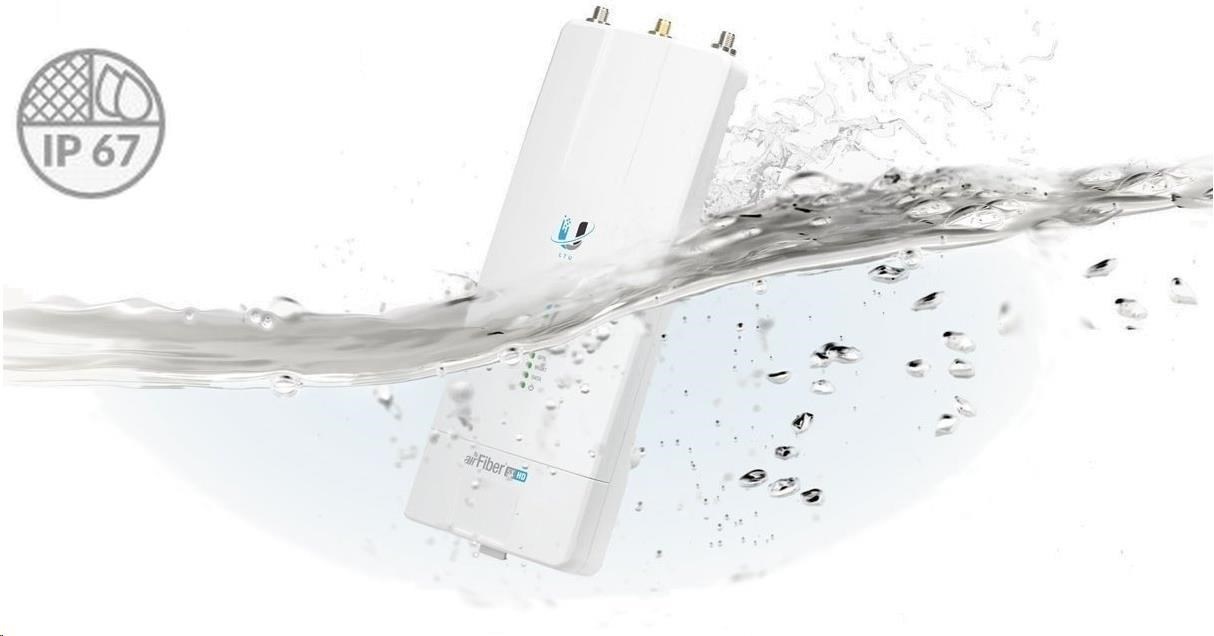

Weatherproofing IP673
Certifications CE, FCC, IC
Networking Interface

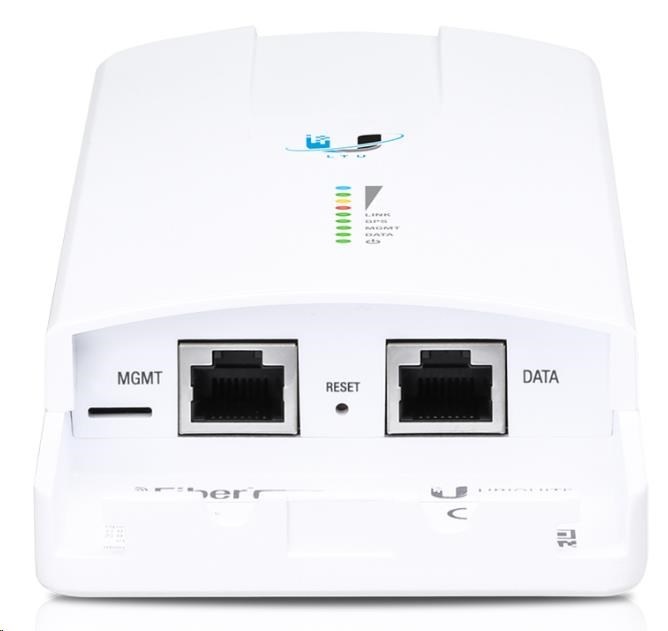

Data Port (1) 10/100/1000 Ethernet Port
Management Port (1) 10/100/1000 Ethernet Port
Bluetooth Bluetooth v4.0
System
Processor airFiber LTU IC
Maximum Throughput 1.34 Gbps4, 5
Maximum Range 100 km4

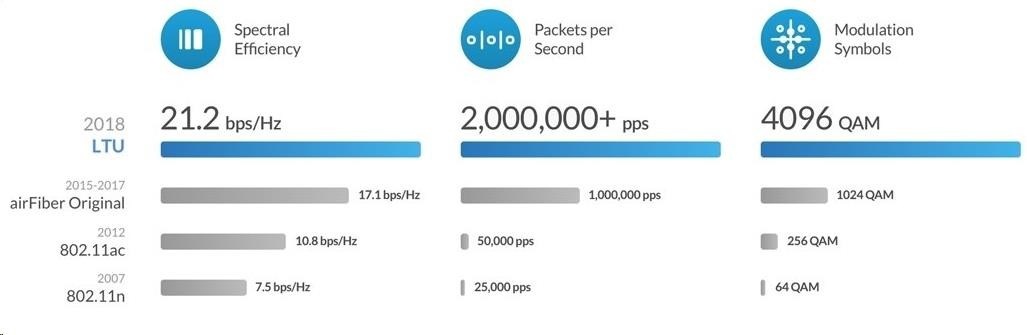

Packets per Second 2+ Million6
Latency 1.5 ms - 3.5 ms7
Encryption AES-256
OS airOS 8 for airFiber
Wireless Modes Master/Slave
Radio
Frequency Range 4.8 GHz - 6.2 GHz*
(Dependent on Regulatory Region)
Max. Conducted TX Power 29 dBm*
(Dependent on Regulatory Region)
Frequency Accuracy < 2 ppm
Channel Bandwidth 10/20/30/40/50/60/80/100 MHz Selectable
Programmable Uplink and Downlink Duty Cycles
Suggested Max. TX Power
10x 19 - 20 dBm
8x 21 - 22 dBm
6x 23 - 24 dBm
4x 29 dBm
2x 29 dBm
1x 29 dBm

---
