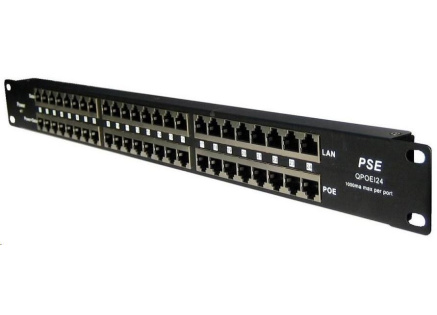

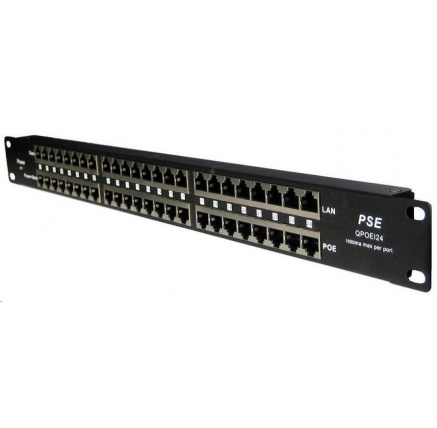

Pasivní POE injektor - 24x 100Mb/s, stíněný panel

Panel integrující 24 pasivních POE injektorů vhodný pro napájení až šestnácti zařízení.
Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)

• stíněné provedení
• napájecí rozsah 12-57V
• maximální hodnota příkonu na jeden port 1000mA

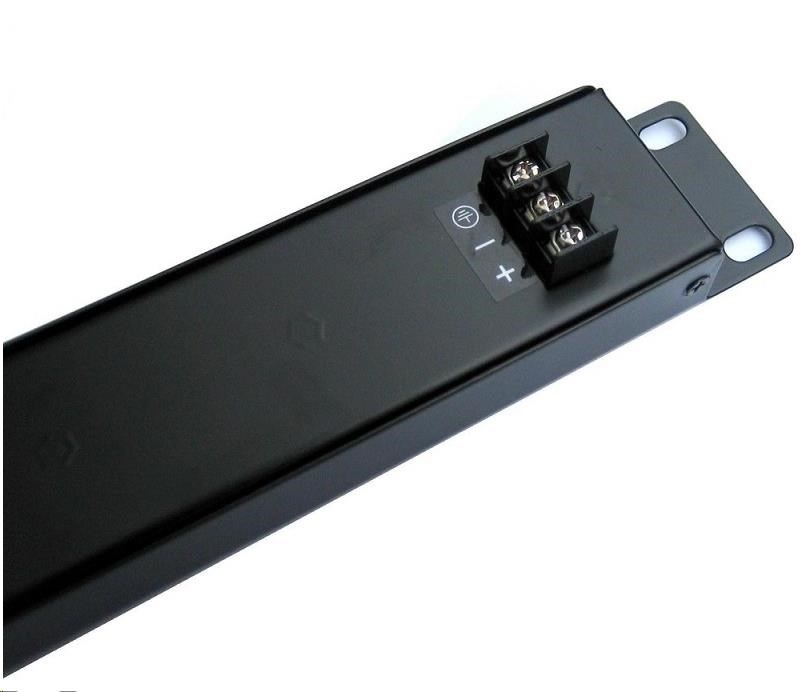

• zemnící člen vyveden ve svorkovnici pro připojení napájecího zdroje
• LED kontrolka pro vizuální monitoring správnosti zapojení polarit
• dva paralelní vstupy pro připojení externího napájecího prvku

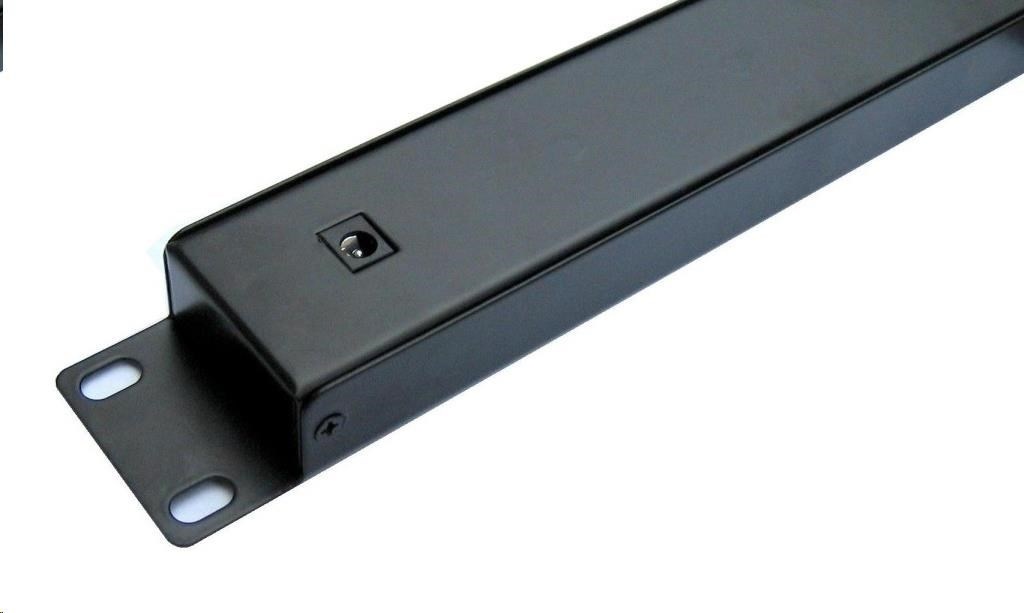

  standardní zdířky 2.1mm (zdroj o příkonu max. 8A)
  svorkovnicí (zdroj o příkonu až 16A)
• vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu
• vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu

Použití:

Do horní řady RJ45 konektorů se připojují ethernetové porty bez napájení (např. switch).
Do spodní řady RJ45 konektorů se připojují zařízení využívají napájení po ethernetovém kabelu..
K napájení se využívají dva nepoužité páry ethernetového kabelu.

Napájecí páry:
4,5 (kladný pól)
7,8 (záporný pól)

Rozhraní:
24x RJ45 konektor pro připojení do LAN (Data)
24x RJ45 konektor pro sloučený výstup (Data+Napájení)

LED signalizace:
Power OFF -- bez signalizace
4/5 (V+),7/8 (V-) -- zelená
4/5 (V-),7/8 (V+) -- červená

Volba napájecího zdroje:
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace. Doporučený příkon zdroje je 15W na pár RJ45 konektorů (24 x 15W = 360W pro napájení všech 24 portů PoE panelu).

Technické specifikace
Maximální povolené vstupní hodnoty:	jack 57V/8A, svorkovnice 57V/16A
Vstup napájení:	2.1mm jack svorkovnice
Data páry:	1/2 & 3/6
Napájecí páry:	4/5 (+) & 7/8 (-)
OCP ochrana:	vratná pojistka RF60 na každém portu (650mA, +15%/-10%)
Normy:	TIA/EIA 568 Cat.5
LAN:	10/100Mbps
Hmotnost:	67g
Rozměry:	482.6mm x 44.3mm x 25mm
Provozní teplota:	0~40°C
Skladovací teplota:	-40~70°C
Provozní vlhkost:	10%~80% RH
Skladovací vlhkost:	5%~90% RH
Certifikace:	CE

.
