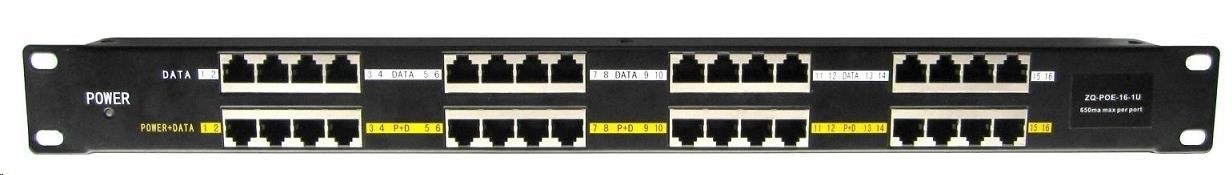

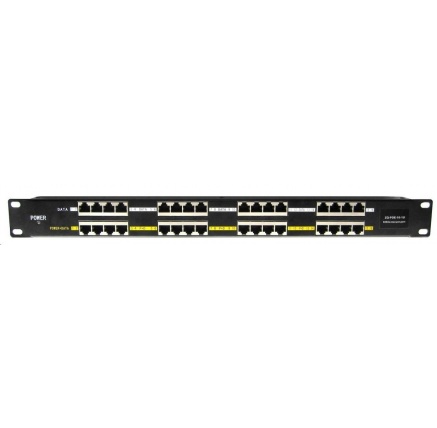

Pasivní POE injektor - 16x 100Mb/s, stíněný panel

Panel integrující 16 pasivních POE injektorů vhodný pro napájení až šestnácti zařízení.
Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.)

• provedení 19" rack
• LED kontrolka pro vizuální monitoring provozu
• vyvedený zemnící člen pro odfiltrování přepětí na zadní straně panelu
• vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu

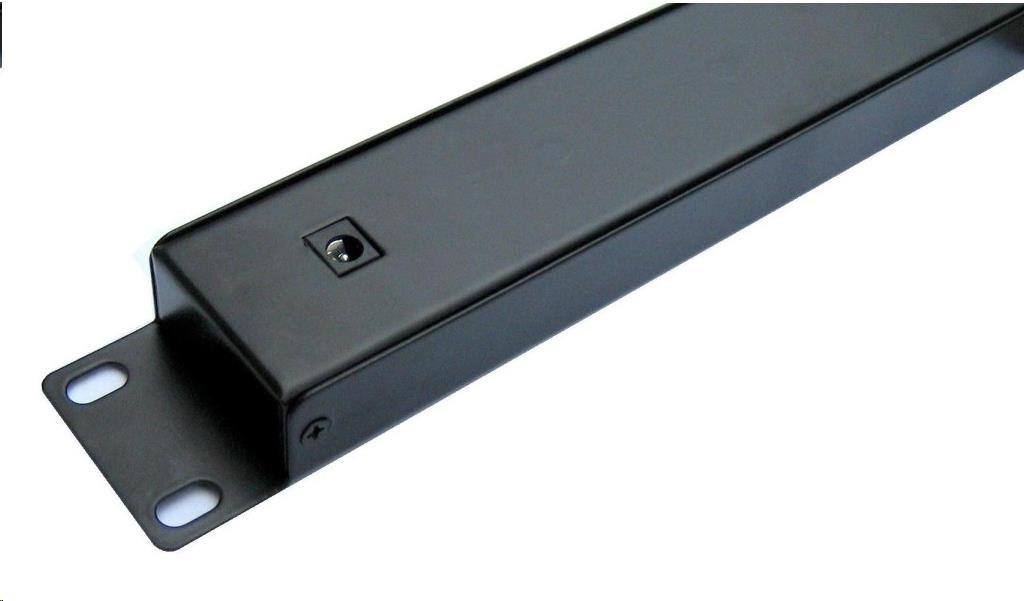

• vstup pro napájecí konektor (jack 2.5 mm center positive, 1ks součástí dodávky)

Použití:

Do RJ45 konektorů na jedné straně se připojují ethernetové porty bez napájení (např. switch).
Na opačnou stranu se připojují zařízení využívají napájení po ethernetovém kabelu.
K napájení se využívají dva nepoužité páry ethernetového kabelu.

Napájecí páry:
4,5 (kladný pól)
7,8 (záporný pól)

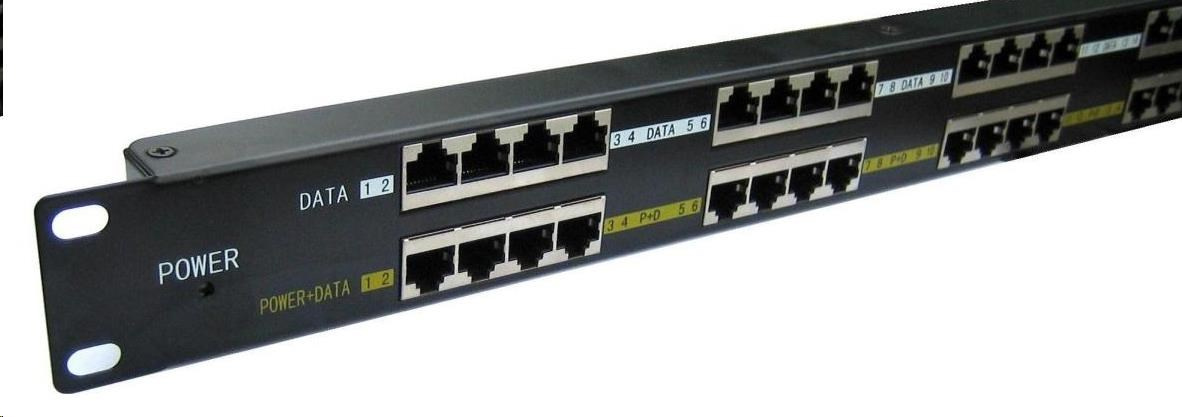

Rozhraní:
16x RJ45 konektor pro připojení do LAN (Data)
16x RJ45 konektor pro sloučený výstup (Data+Napájení)

LED signalizace:
Power OFF -- bez signalizace
3/6 (V+),1/2 (V-) -- zelená
3/6 (V-),1/2 (V+) -- červená

Volba napájecího zdroje:
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Doporučený příkon zdroje je 15W na pár RJ45 konektorů (16 x 15W = 240W pro napájení všech 16 portů PoE panelu).

Technické specifikace
Vstupní napájení:	0-240V AC 50/60Hz

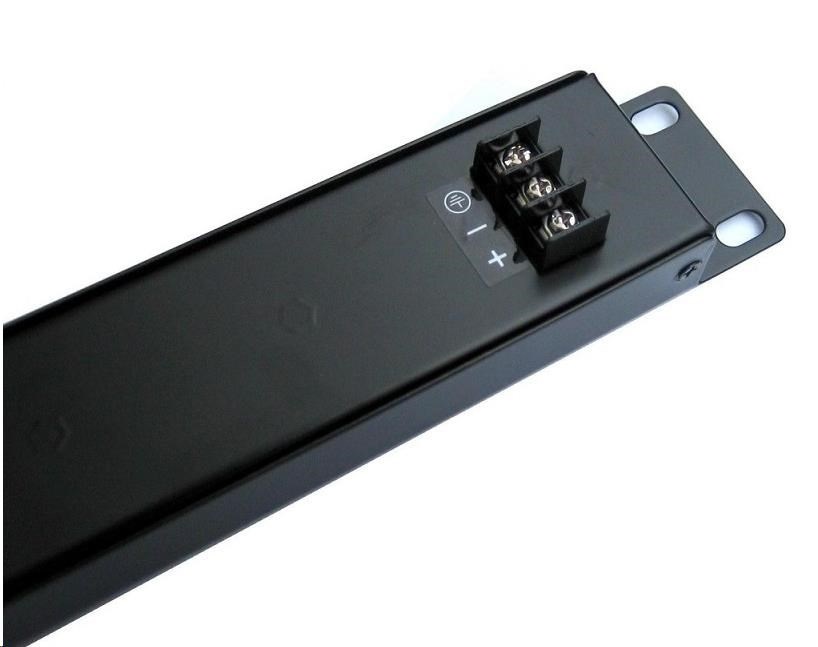

Vstup napájení:	2.5mm jack svorkovnice
Data páry:	1/2 & 3/6
Napájecí páry:	4/5 (+) & 7/8 (-)
OCP ochrana:	vratná pojistka RF60 na každém portu (650mA, +15%/-10%)
Normy:	TIA/EIA 568 Cat.5
LAN:	10/100Mbps
Hmotnost:	68g
Rozměry:	482.6mm x 44.3mm x 21.8mm
Provozní teplota:	0~40°C
Skladovací teplota:	-40~70°C
Provozní vlhkost:	10%~80% RH
Skladovací vlhkost:	5%~90% RH
Certifikace:	CE

.
