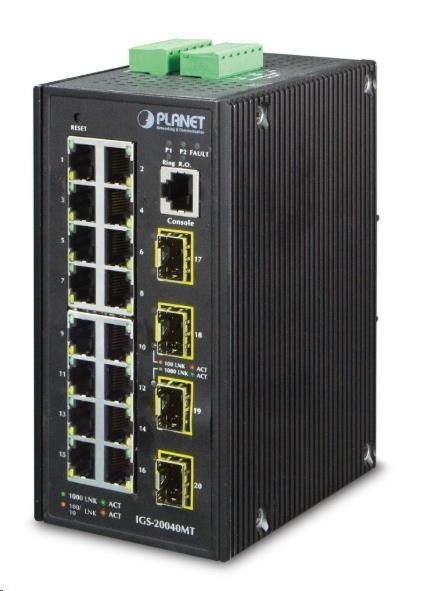

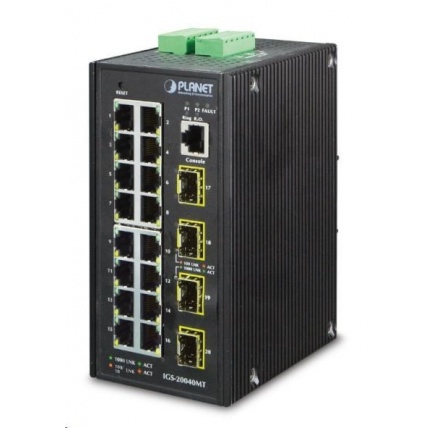

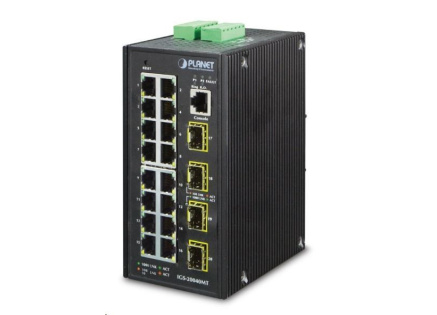

Planet IGS-20040MT, 16X 1000BASE-T, 4X SFP, DIN, IP30, -40 AŽ 75°C, WEB/SNMPV3, VLAN, IGMPV3, ESD+EFT, IPV6 Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení. IGS-20040MT je vybaven pro redundanci kromě dobře známé metody Spanning Tree (jejíž doba zotavení je v řádu sekund) především specializovanou funkcí ERPS (Ethernet Ring Protection Switching), která má dobu zotavení a nalezení nové cesty do 50ms. Přepínač disponuje možností přesné synchronizace hodin v síti díky protokolu PTP (Precision Time Protocol) dle IEEE 1588v2. Je podporováno statické L3 routování pro až 32 pravidel a 128 VLAN rozhraní. Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Síťové vlastnosti: - 16 portů 1000Base-T, Switching, Full Duplex (1000/2000 Mbps), Auto-Negotiation (10/100/1000 Mbps), automatická detekce přímý/křížený kabel na každém portu - 4 porty SFP pro instalaci modulů 1000Base-SX/LX/BX nebo 100Base-FX, sdílené s metalickými porty 17-20, podpora SFP-DDM (Digital Diagnostic Monitor) - 1x sériová konzole, RJ-45 - propustnost: sběrnice 40Gbps, provozně 25,6Mp/s(64B) - podpora přenosu Jumbo Frame do 9kB, 8k MAC adres, buffer 4MB - podpora TCP IPv4/IPv6 - L3 statické routování, až 32 pravidel a 128 VLAN rozhraní - 255 VLAN IEEE 802.1Q sítí, MAC nebo protocol based VLAN, VoIP VLAN - agregace linek "port trunking" IEEE 802.3ad LACP, až 10 skupin po 8-mi portech - IGMP v1,v2,v3 až do 256 multicast skupin, IGMP querier mode - 8-úrovní QoS prioritizace provozu dle portu, DSCP/ToS, 802.1p nebo 802.1Q značky - port shaper v rozsahu 500kb-1000Mb - IEEE 802.1d Spanning tree protocol, IEEE 802.1w Rapid spanning tree protocol, IEEE 802.1s Multiple spanning tree protocol - IP/MAC ACL (access control list) do 256 pravidel - IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding, 256 pravidel - zrcadlení portů: TX / RX / RX+TX, více portů na jeden - PTP protokol IEEE 1588v2 pro přesnou synchronizaci času v síti - DHCP snooping pro potlačení nežádoucích serverů v síti - IEEE 802.1ab LLDP: automatická detekce typu připojených zařízení - diagnostika kabeláže, stanovuje délku kabeláže a případnou vzdálenost k závadě - správa přepínače Web/SNMPv3/konzole s podporou zabezpečeného přenosu SSH/SSL Fyzické vlastnosti: - napájení: DC 12-48V redundantní nebo AC 24V, připojení možné ze dvou různých zdrojů (nejsou součástí balení) - příkon do 8-17W dle zátěže - I/O digitální rozhraní: 2x vstupy + 2x výstupy, terminálový blok - spínací poplachové relé (24V/1A) při výpadku primárního napájení - instalace na DIN lištu nebo na zeď, montážní díl součástí - krytí IP30 - pole LED indikátorů pro diagnostiku provozu - ochrana proti přepólování, připojení napájení na svorkovnici, umístění na spodním panelu (nepřekáží při montáži na zeď) - přepěťová ochrana napájení do 6kV proti napěťovým špičkám (EFT) - přepěťová ochrana LAN portů proti elektrostatickému náboji do 6kV (ESD) - zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75cm na všechny dopadové části - zařízení je odolné proti vibracím (IEC-60068-2-6) 10-500-10Hz, 4x g, 0,5oct/min - zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27) - EMI/EMS, elektromagnetická kompatibilita a slučitelnost dle CE EN-6100-4-2,3,4,5,6 - elektrická bezpečnost dle CE EN-60950 - provozní teplota -40 až 75°C, vlhkost do 95% - hmotnost: 1043g - rozměry(mm): 107 x 72 x 152.
