CISCO REFRESH – repasované produkty se zárukou, certifikací kvality a servisní podporou odpovídající ekvivalentnímu novému produktu

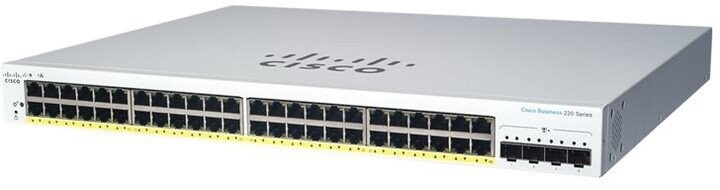

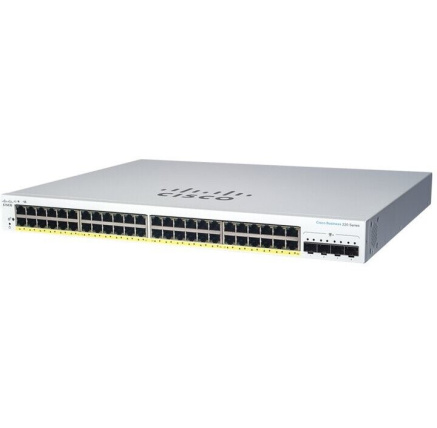

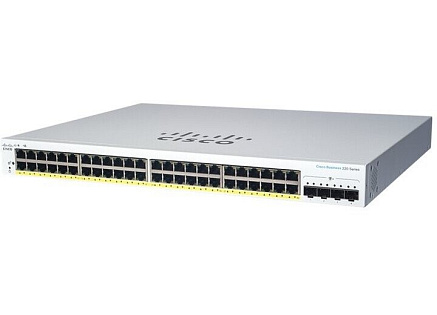

Řada Cisco Business 220 představuje jednoduché a cenově dostupné chytré (smart) switche podnikové třídy. Díky podpoře mobilních aplikací, nástroji Cisco Business Dashboard a několika možnostem PoE+ poskytne CBS220 robustní síťové služby i v rámci omezeného rozpočtu.

Stránky produktu: CBS220-48FP-4X  |  Quick start guide: Quick start guide

Technické specifikace

Switching capacity

• Forwarding rate (64B): 130,94 mpps
• Switching capacity: 176 Gbps

Layer 2 switching

• MAC table: až 8,192 záznamů
• Spanning Tree: 802.1d (default); rychlá konvergence 802.1w RSTP; 802.1s MSTP (16 instancí)
• Port grouping / Link aggregation: 802.3ad LACP; až 8 skupin; až 8 portů/skupina; 16 kandidátních portů; load-balancing dle src/dst MAC nebo src/dst MAC/IP
• VLAN: až 256 VLAN současně; port-based a 802.1Q tag-based; Management VLAN; Guest VLAN
• Auto Voice VLAN: automatická klasifikace hlasu a QoS
• QinQ VLAN: transparentní průchod poskytovatelskou sítí se separací zákazníků
• GVRP/GARP: automatická propagace a konfigurace VLAN
• HOL blocking prevention
• Jumbo frames: až 9,216 bajtů
• Loopback detection: nezávisle na STP
• Automatic MDIX: automatická úprava párů při chybné kabeláži

Security

• ACLs: až 512 pravidel; match/akce dle src/dst MAC, VLAN ID, IP, protokol/port, DSCP/IP precedence, TCP/UDP src/dst porty, 802.1p, Ethertype, ICMP, IGMP, TCP flag
• Port security: zamknutí MAC na port, limit naučených MAC
• IEEE 802.1X (Authenticator): RADIUS, guest VLAN, single-host, multiple-host, multisession
• RADIUS, TACACS+: switch jako klient
• MAC address filtering: podporováno
• Storm control: broadcast, multicast, unknown unicast
• DoS protection
• BPDU Guard a Spanning Tree Loop Guard
• SSH v1/v2 (SCP), SSL/HTTPS pro bezpečnou správu

QoS

• Priority levels: 8 hardwarových front na port
• Scheduling: Strict Priority + WRR; přiřazení front dle DSCP a 802.1p/CoS
• Class of Service: port-based; 802.1p; IPv4/v6 IP precedence/ToS/DSCP; DiffServ; classification & remarking ACLs; trusted QoS
• Rate limiting: ingress policer; egress shaping/řízení rychlosti; per VLAN/port/flow
• Congestion avoidance: prevence globální TCP loss synchronizace

Multicast

• IGMP snooping v1/v2/v3: až 256 multicast skupin
• IGMP Querier: podpora L2 multicast domény bez routeru

Standards

• IEEE: 802.3 (10BASE-T), 802.3u (100BASE-TX), 802.3ab (1000BASE-T), 802.3ad LACP, 802.3z (Gigabit Ethernet), 802.3x (Flow Control), 802.1D/GARP/GVRP, 802.1Q/p, 802.1w RSTP, 802.1s (Multiple STP), 802.1X, 802.3af, 802.3at
• RFC (výběr): 768, 783, 791, 792, 793, 813, 879, 896, 826, 854, 855, 856, 858, 894, 919, 920, 922, 950, 1042, 1071, 1123, 1141, 1155, 1157, 1213, 1215, 1286, 1350, 1442, 1451, 1493, 1533, 1541, 1624, 1700, 1757, 1867, 1907, 2011, 2012, 2013, 2030, 2131, 2132, 2233, 2576, 2616, 2618, 2665, 2666, 2674, 2737, 2819, 2863, 3164, 3411–3416, 4330

IPv6

• IPv6 host mode; IPv6 over Ethernet; Dual Stack IPv6/IPv4
• Neighbor Discovery (ND), SLAAC, Path MTU discovery, DAD, ICMPv6
• IPv6 ACL a IPv6 QoS v hardwaru
• MLD snooping v1/v2
• IPv6 aplikace: Web/SSL, Telnet server/SSH, DHCP Client, DHCP Autoconfig, CDP, LLDP
• Podporované RFC: 4443, 4291, 2460, 4861, 4862, 1981, 4007, 3484

Management

• Cisco Business Dashboard + mobilní aplikace (přímé řízení, bez samostatného Probe)
• Cisco Network Plug and Play (PnP) + PNP Connect: zero-touch nasazení routerů, switchů a Wi-Fi
• Web UI (HTTP/HTTPS): konfigurace, system dashboard, údržba a monitoring
• Text-editable config files pro snadnou hromadnou distribuci
• CLI: skriptovatelná, plná; privilege level 1 a 15
• SNMP v1/v2c/v3 (USM); standardní MIBs (MIB-II, IF-MIB, Bridge-MIB, RMON, Etherlike, Radius Client, Entity, Power-Ethernet, Syslog, Generic Traps, SNMP/COMMUNITY, LLDP/EXT-MED, IEEE8023-LAG, CISCO-PORT-SECURITY, CISCO-ENVMON, CISCO-CDP, CISCO-CONFIG-COPY)
• RMON: 4 skupiny (history, statistics, alarms, events)
• Port mirroring: až 8 zdrojů → 1 cíl; 4 session
• Firmware upgrade: web (HTTP/HTTPS) a TFTP; dual images
• DHCP options 12/66/67/82/129/150; SNTP; login bannery
• Další: HTTP/HTTPS; TFTP upgrade; DHCP client; BOOTP; cable diagnostics; ping; traceroute; syslog

Discovery

• Bonjour
• LLDP (802.1ab) + LLDP-MED
• Cisco Discovery Protocol (inventář připojených Cisco zařízení, IP telefonů a AP)

Power efficiency

• EEE 802.3az na všech portech (úspora při nízkém zatížení)
• Energy Detect: vypnutí napájení na RJ-45 při link-down, automatický návrat bez ztráty paketů
• Disable port LEDs: ruční vypnutí pro úsporu
• Time-based PoE a Time-based port operation

Power over Ethernet (PoE)

• Podpora 802.3af PoE a 802.3at PoE+ na libovolném RJ-45 portu v rámci rozpočtu
• PoE power budget: 740 W
• Počet PoE portů: 48
• Pre-standard PoE: podpora Cisco pre-standard
• Intelligent PoE power management: granulární vyjednávání výkonu přes CDP/LLDP po IEEE klasifikaci

Hardware

• Tlačítka: Reset
• Kabeláž: UTP Cat5 (10/100), UTP Cat5 nebo lepší pro 1000BASE-T
• LEDs: System, Link/Act, Speed
• Flash: 64 MB; CPU memory: 256 MB

Ports

• Celkem portů: 48 × Gigabit Ethernet + 4 × 10 Gigabit Ethernet
• RJ-45: 48 × GE
• Uplink: 4 × 10G SFP+

Packet Buffer

• Velikost bufferu: 16 Mb

Supported SFP modules

• MGBSX1 (MMF), MGBLX1 (SMF), MGBLH1 (SMF), MGBT1 (UTP Cat5)
• GLC-SX-MMD (MMF), GLC-LH-SMD (SMF), GLC-BX-U/D (SMF), GLC-TE (UTP Cat5e)
• SFP-H10GB-CU1M (copper coax), SFP-10G-SR/LR, SFP-10G-SR-S/LR-S

Environmental

• Rozměry (Š × H × V): 440 × 350 × 44 mm (17.3 × 13.8 × 1.7 in)
• Hmotnost: 5,65 kg (12.46 lb)
• Napájení: 100–240 V, 50–60 Hz, interní
• Certifikace: UL (UL 60950), CSA (CSA 22.2), CE mark, FCC Part 15 (CFR 47) Class A, C-tick
• Provozní teplota: 0–50 °C
• Skladovací teplota: −20 až +70 °C
• Vlhkost (provoz/sklad): 10–90 %, relativní, nekondenzující

Power Consumption

• System power consumption: 110 V = 65,7 W; 220 V = 64,4 W
• Power consumption (with PoE): 110 V = 900,0 W; 220 V = 875,3 W
• Heat dissipation: 3070,92 BTU/h

Acoustic Noise a MTBF

• Ventilátory: 1
• Akustický šum: 37,7 dB @ 25 °C
• MTBF @ 25 °C: 289 406 hodin

Package contents

• Cisco Business 220 Series Ethernet switch
• Power cord nebo adaptor
• Mounting kit
• Quick start guide
