CISCO REFRESH – repasované produkty se zárukou, certifikací kvality a servisní podporou odpovídající ekvivalentnímu novému produktu

Cisco Catalyst řady 1300 jsou managovatelné Gigabit Ethernet L3 switche podnikové třídy pro malé a střední podniky i pobočky. Nabízejí jednoduché nasazení mimo rozvodnou skříň, intuitivní grafické rozhraní (custom Linux OS), pokročilé síťové funkce a všudypřítomné zabezpečení pro ochranu klíčových transakcí. Pomáhají budovat efektivněji propojené a dostupné sítě.

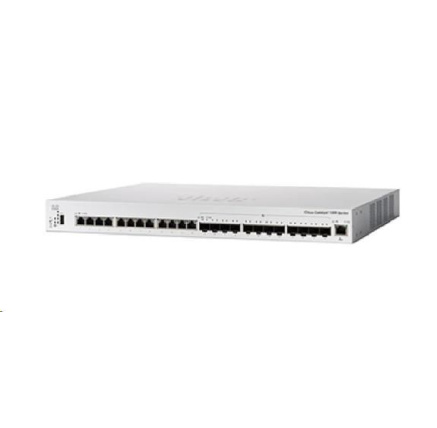

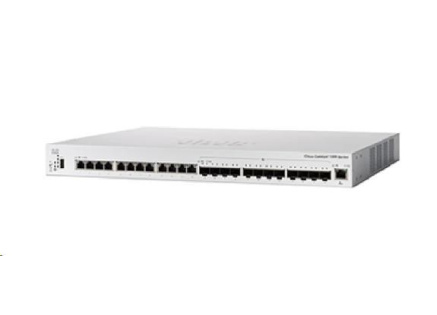

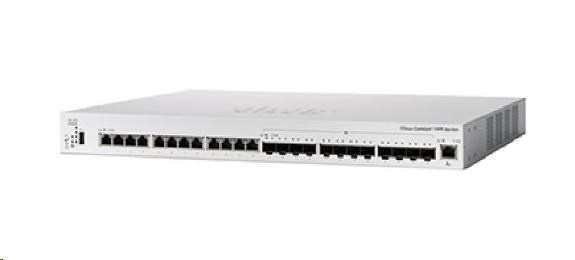

Stránky produktu: C1300-24XTS

Klíčové vlastnosti

• Výkonný 10G access/aggregation switch s 12 × 10G copper (RJ-45) + 12 × 10G SFP+ a 1 × GE OOB management.
• Wire-speed, nonblocking switching: 480 Gbps switching capacity, 357,12 mpps forwarding (64B).
• Bohatá L2/L3 výbava (statické routy, RIP v2, PBR, DHCP server/relay, IGMP/MLD) a enterprise zabezpečení (802.1X, DHCP snooping, IPSG, DAI, Private VLAN, ACL).
• Snadná správa: Web UI, Cisco Business Dashboard (embedded), mobilní aplikace, Cisco PnP, sFlow, RMON, SNMP, dual images.
• Úspora energie: EEE 802.3az, Energy Detect, detekce délky kabelu, plánované zap/vyp portů.

Performance

• Forwarding rate: 357,12 mpps (64B).
• Switching capacity: 480 Gbps.
• Jumbo frames: až 9000 B (default MTU 2000 B).
• MAC tabulka: 16 000 adres.

Layer 2 switching

• STP: 802.1d, 802.1w RSTP (default), 802.1s MSTP (až 8 instancí), PVST+ a RPVST+ (až 126 instancí).
• Link aggregation: 802.3ad LACP; až 8 skupin; až 8 portů/skupinu; 16 kandidátních portů (dynamic).
• VLAN: až 4093 současně; port-based, 802.1Q, MAC-based, protocol-based, IP-subnet-based; Management VLAN; Guest/Unauth VLAN; CPE VLAN; Auto Surveillance VLAN (ASV).
• Private VLAN (promiscuous/isolated/community) a PVE (protected ports) s více uplinky.
• Voice VLAN s automatickou klasifikací a QoS; VSDP pro zero-touch nasazení voice endpointů a call-control prvků.
• Multicast TV VLAN (MVR).
• VLAN translation (one-to-one mapping C-VLAN ↔ S-VLAN).
• Q-in-Q a Selective Q-in-Q (vícenásobné mapování, volitelný TPID, L2 protocol tunneling).
• GVRP/GARP – automatická propagace a konfigurace VLAN.
• UDLD – detekce jednosměrných linek; HOL blocking prevention.
• L2 DHCP relay (Option 82).
• IGMP snooping v1/v2/v3 (až 2000 skupin), IGMP querier a IGMP proxy.
• Loopback detection – ochrana proti smyčkám nezávisle na STP.

Layer 3

• Wire-speed IPv4/IPv6 routing.
• IPv4 static routes: až 990; IP interfaces: až 128.
• RIP v2 (dynamic routing), CIDR.
• Policy-Based Routing (PBR) na základě IPv4/IPv6 ACL.
• DHCP server (více pools/scopes) a DHCP relay.
• UDP relay (BOOTP/DHCP a další broadcast discovery napříč L3 doménami).
• L3 rozhraní na fyzickém portu, LAG, SVI (VLAN) i loopbacku.

Stacking

• Hardware stacking: až 8 jednotek; až 200 portů jako jediný systém s HW failoverem.
• Vysoká dostupnost: rychlý stack failover; LAG přes více jednotek.
• Plug-and-play správa: active/standby řízení, autonumbering, hot-swap, ring/chain topologie, auto rychlost stack portů, flexibilní stacking porty.
• Stack interconnecty: cenově efektivní 10G fiber.
• Kompatibilita stacku (Family 2): C1300-12XT-2X, C1300-12XS, C1300-16XTS, C1300-24XS, C1300-24XT, C1300-24XTS. Cross-stacking mezi Family 1 a Family 2 není podporován.

Security

• SSH v1/v2 (SCP), SSL/HTTPS pro bezpečný management.
• IEEE 802.1X (authenticator): RADIUS autentizace a accounting, MD5, guest/unauth VLAN, single/multiple host & session; time-based 802.1X; dynamic VLAN; MAC authentication.
• IEEE 802.1X supplicant – switch jako klient pro rozšíření zabezpečení mimo wiring closet.
• Web-based authentication (captive portal).
• STP BPDU Guard, STP Root Guard, STP Loopback Guard.
• DHCP snooping, IP Source Guard (IPSG), Dynamic ARP Inspection (DAI) a IP/MAC/Port Binding (IPMB) – ochrana proti DoS/MITM, zvýšení dostupnosti.
• Secure Core Technology (SCT) – garantuje zpracování management/protocol provozu.
• Secure Sensitive Data (SSD) – bezpečné nakládání s citlivými daty (hesla/klíče), řízený přístup (plaintext/šifrovaně), secure autoconfig.
• Trustworthy systems – run-time obrany: X-Space, ASLR, BOSC.
• Private VLAN / PVE; port security (lock MAC, limit learning).
• RADIUS/TACACS+ (switch jako klient), RADIUS accounting.
• Storm control (broadcast/multicast/unknown unicast), DoS prevention.
• CLI privilege levels: 1, 7 a 15.
• ACL: až 1024 pravidel; match na src/dst MAC, VLAN ID, IPv4/IPv6, IPv6 flow label, protokol, port, DSCP/IP precedence, TCP/UDP src/dst, 802.1p, Ethertype, ICMP/IGMP, TCP flags; ingress i egress; time-based ACL.

Quality of Service (QoS)

• 8 hardwarových front.
• Scheduling: Strict Priority a Weighted Round-Robin (WRR).
• Class of Service: port-based; 802.1p; IPv4/IPv6 IP precedence/ToS/DSCP; DiffServ; classification & remarking ACLs; trusted QoS; přiřazení front dle DSCP/CoS.
• Rate limiting: ingress policer; egress shaping a řízení rychlosti per VLAN/port/flow; 2R3C policing.
• Congestion avoidance: prevence globální TCP loss synchronizace.
• iSCSI traffic optimization: priorita pro iSCSI provoz.

Standards

• IEEE: 802.3 (10BASE-T), 802.3u (100BASE-TX), 802.3ab (1000BASE-T), 802.3z (Gigabit Ethernet), 802.3ae (10GbE fiber LAN), 802.3an (10GBASE-T), 802.3x (Flow Control), 802.3ad (LACP), 802.3az (EEE), 802.1D/GARP/GVRP, 802.1Q/p, 802.1w, 802.1s, 802.1X, 802.1AB (LLDP), 802.3af, 802.3at.
• RFC (výběr): 768, 783, 791, 792, 793, 813, 826, 879, 896, 854, 855, 856, 858, 894, 919, 920, 922, 950, 951, 1042, 1071, 1123, 1141, 1155, 1157, 1213, 1215, 1286, 1350, 1442, 1451, 1493, 1533, 1541, 1542, 1573, 1624, 1643, 1700, 1757, 1867, 1907, 2011, 2012, 2013, 2030, 2131, 2132, 2233, 2576, 2616, 2618, 2665, 2666, 2674, 2737, 2819, 2863, 3164, 3176, 3411–3416, 4330.

IPv6

• Dual stack IPv4/IPv6; IPv6 host mode; IPv6 over Ethernet; ISATAP tunneling.
• ND (neighbor/router discovery), SLAAC, Path MTU, DAD, ICMPv6; DHCPv6 stateful client.
• IPv6 QoS a IPv6 ACL v hardwaru.
• First Hop Security: RA guard, ND inspection, DHCPv6 guard, neighbor binding table (snooping/static), integrity check.
• MLD snooping v1/v2 a MLD proxy.
• IPv6 aplikace: Web/SSL, Telnet server/SSH, ping, traceroute, SNTP, TFTP, SNMP, RADIUS, syslog, DNS client, Telnet client, DHCP client, DHCP auto-config, IPv6 DHCP Relay, TACACS+.
• Podporované IPv6 RFC: 4443, 4291, 2460, 4861, 4862, 1981, 4007, 3484, 5214, 4293, 3595.

Management

• Cisco Business Dashboard (embedded probe) a mobilní aplikace.
• Cisco Network Plug and Play (PnP) + Cisco PnP Connect (near-zero-touch).
• Web UI (HTTP/HTTPS): simple/advanced módy, průvodci, customizable dashboard, údržba, monitoring, online help, universal search.
• SNMP v1/v2c/v3 (USM) a RMON (history, statistics, alarms, events).
• Firmware upgrade: web (HTTP/HTTPS), TFTP a SCP přes SSH; dual images.
• Port/VLAN mirroring (až 8 zdrojových portů nebo 8 VLAN → 1 cíl), flow-based redirect/mirroring, RSPAN.
• sFlow agent – export vzorků do externích kolektorů.
• DHCP Options 12/59/60/66/67/82/125/129/150.
• Secure Copy (SCP) a autokonfigurace se stažením souboru; text-editable config files.
• Smartports a Auto Smartports.
• Text view CLI (plná i menu-based), privilege levels 1/7/15; lokalizace GUI; login bannery.
• Další nástroje: traceroute, single IP management, HTTP/HTTPS, SSH, RADIUS, TFTP upgrade, DHCP client, BOOTP, SNTP, Xmodem upgrade, cable diagnostics, ping, syslog, Telnet client (SSH secure), automatic time settings.

Green (power efficiency)

• Energy Detect – vypnutí RJ-45 portu při link-down, rychlé obnovení bez ztráty paketů.
• Cable length detection – optimalizace výkonu dle délky kabelu.
• EEE 802.3az na všech měděných GE portech.
• Možnost ručního vypnutí LED indikátorů.
• Time-based port operation – plánované zap/vyp linky (při administrativním up).

Discovery

• Bonjour – automatická inzerce v síti.
• LLDP (802.1ab) s LLDP-MED rozšířeními pro IP telefony.
• Cisco Discovery Protocol – obousměrná detekce Cisco zařízení a charakteristik připojených zařízení.

Hardware

• Porty a rozhraní:
  • Celkem systémových portů: 12 × 10G copper + 12 × 10G SFP+ + 1 × GE OOB management.
  • RJ-45: 12 × 10G copper | SFP+: 12 × 10G.
  • Konzole: Cisco standard RJ-45 console a USB Type-C (současně podporováno i pro správu souborů/obrazů).
  • USB port: USB Type-C na čelním panelu (image/file management, console).
  • Tlačítko: Reset.
  • Kabeláž: UTP Cat5e nebo lepší pro 1000BASE-T.
  • LED: System, Link/Act, PoE, Speed.
• Výpočetní prostředky: Flash 512 MB, DRAM 1 GB DDR4, CPU ARM dual-core 1,4 GHz, sdílený packet buffer 8 MB.
• Spotřeba (worst case): 110 V = 88,2 W, 220 V = 86,7 W; Idle power: 110 V = 22,3 W, 220 V = 22,8 W; tepelné vyzařování: 300,76 BTU/h.

Supported SFP/SFP+ modules

• MGBSX1, MGBLX1, MGBLH1, MGBT1; GLC-SX-MMD, GLC-EX-SMD, GLC-ZX-SMD, GLC-LH-SMD, GLC-BX-U, GLC-BX-D, GLC-TE.
• CWDM-SFP-1470/1490/1510/1530/1550/1570/1590/1610.
• SFP-H10GB-CU1M/CU3M/CU5M, SFP-H10GB-CU1-5M, SFP-H10GB-CU2M/CU2-5M, SFP-H10GB-ACU7M/ACU10M.
• SFP-10G-SR / -LR / -SR-S / -LR-S / -ER / -ER-S / -T-X.
• SFP-10G-BXD-I / -BXU-I; SFP-10G-AOC1M/2M/3M/5M/7M/10M.

Environmental

• Rozměry (Š × H × V): 445 × 350 × 44 mm (17.5 × 13.77 × 1.73 in).
• Hmotnost: 4,2 kg (9.25 lb).
• Napájení: 100–240 V, 50–60 Hz, interní.
• Provozní teplota: −5 až 50 °C (23 až 122 °F); skladovací: −25 až 70 °C (−13 až 158 °F).
• Vlhkost (provoz/sklad): 10–90 % relativní, nekondenzující.

Acoustic noise & MTBF

• Počet ventilátorů: 1.
• Akustický šum (25 °C): < 39 dBA.
• MTBF @ 25 °C: 427 188 hodin.

Obsah balení

• Cisco Catalyst 1300 Series Switch
• Power cord
• Mounting kit
• Pointer card

Minimum requirements

• Webový prohlížeč: Chrome, Firefox, Edge, Safari.
• Ethernetový kabel kategorie Cat5e.
• TCP/IP, síťový adaptér a OS (Microsoft Windows, Linux, macOS) nainstalované.
