CISCO REFRESH – repasované produkty se zárukou, certifikací kvality a servisní podporou odpovídající ekvivalentnímu novému produktu

Sada pro montáž do racku není součástí balení.

Cisco Catalyst řady 1300 jsou managovatelné Gigabit Ethernet Layer 3 switche podnikové třídy pro SMB a pobočky. Nabízí jednoduché nasazení mimo rozvodnou skříň, intuitivní webové rozhraní nad přizpůsobeným Linux OS a pokročilé funkce, které urychlují digitální transformaci při zachování vysoké úrovně zabezpečení.

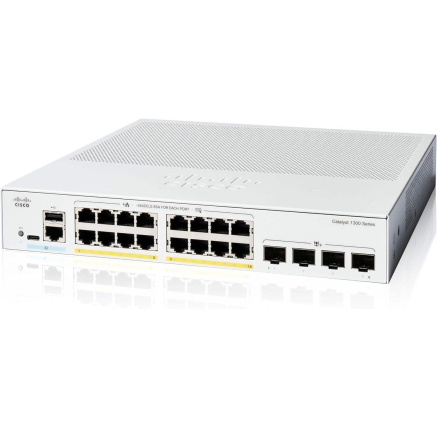

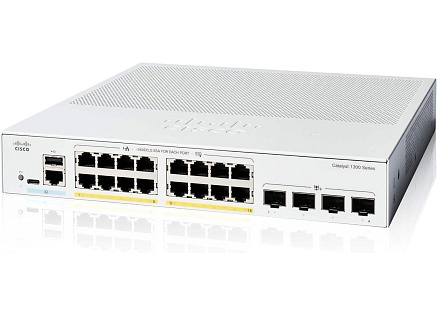

Stránky produktu: C1300-16P-4X

Klíčové vlastnosti

• 16 × Gigabit Ethernet přístupové porty + 4 × 10G SFP+ uplinky.
• Fanless konstrukce (bez ventilátoru) – tichý provoz.
• Plně nonblocking architektura: 112 Gbps switching capacity a 83.32 mpps forwarding rate (64B).
• Silné L2/L3 funkce (statické směrování, RIP v2, PBR, DHCP server/relay) a bohaté zabezpečení (802.1X, DHCP snooping, IPSG, DAI, Private VLAN, ACL).
• Snadná správa: Web UI, Cisco Business Dashboard (embedded probe), mobilní app, PnP, dual images.
• PoE+ pro koncová zařízení: 120 W celkový PoE budget na 16 portech.

Performance

• Forwarding rate (mpps, 64B): 83.32
• Switching capacity: 112.0 Gbps
• Jumbo frames: až 9000 B (výchozí MTU 2000 B)
• MAC tabulka: 16,000 adres
• Chip guard a Boot integrity visibility – ochrana a ověřitelnost integrity platformy při startu

Layer 2 switching

• STP: 802.1d (standard), 802.1w RSTP (rychlá konvergence, ve výchozím stavu), 802.1s MSTP (až 8 instancí), PVST+/RPVST+ (až 126 instancí)
• Port grouping / Link aggregation: 802.3ad LACP; až 8 skupin; až 8 portů na skupinu; 16 kandidátních portů pro každou LAG (dynamic)
• VLAN: až 4093 současně; port-based, 802.1Q tag-based, MAC-based, protocol-based, IP subnet-based; Management VLAN; Guest/Unauth VLAN
• Private VLAN (promiscuous/isolated/community) a PVE (protected ports) s více uplinky
• Voice VLAN (automatická klasifikace a QoS; VSDP pro zero-touch nasazení voice endpointů)
• Multicast TV VLAN (MVR)
• VLAN translation (one-to-one mapping C-VLAN ↔ S-VLAN)
• Q-in-Q a Selective Q-in-Q (vícenásobné mapování C-VLAN → S-VLAN, volitelný TPID, L2 protocol tunneling)
• GVRP/GARP – automatická propagace a konfigurace VLAN
• UDLD – detekce jednosměrných linek; HOL blocking prevention
• DHCP relay na L2 (Option 82)
• IGMP snooping v1/v2/v3 (až 2000 skupin), IGMP querier a IGMP proxy
• Loopback detection – ochrana proti smyčkám nezávisle na STP

Layer 3

• Wire-speed IPv4/IPv6 routing
• Statické IPv4 trasy: až 990; IP rozhraní: až 128
• RIP v2 pro dynamické směrování
• Policy-Based Routing (PBR) na základě IPv4/IPv6 ACL
• DHCP server (více pools/scopes) + DHCP relay
• UDP relay (BOOTP/DHCP a další broadcast discovery přes L3 domény)
• L3 rozhraní na fyzickém portu, LAGu, SVI (VLAN) či loopbacku; podpora CIDR

Stacking

• Hardware stacking: až 8 switchů; až 200 portů jako jeden systém s HW failoverem
• Podporované modely – Family 1: C1300-16P-4X, C1300-24T-4X, C1300-24P-4X, C1300-24FP-4X, C1300-48T-4X, C1300-48P-4X, C1300-48FP-4X, C1300-8MGP-2X, C1300-24MGP-4X, C1300-48MGP-4X
• Podporované modely – Family 2: C1300-12XT-2X, C1300-12XS, C1300-16XTS, C1300-24XS, C1300-24XT, C1300-24XTS
• Stack lze tvořit pouze v rámci stejné Family (cross-stacking mezi Family není podporován)
• Vysoká dostupnost: rychlý stack failover, LAG napříč jednotkami
• Plug-and-play správa: active/standby řízení, autonumbering, hot-swap, ring/chain topologie, auto rychlost stack portů
• Stack interconnect: cenově efektivní 10GbE fiber rozhraní

Security

• SSH v1/v2 (SCP), SSL/HTTPS pro bezpečné GUI
• IEEE 802.1X (authenticator): RADIUS autentizace a accounting, MD5, guest/unauth VLAN, single/multiple host & session; time-based 802.1X; dynamic VLAN; MAC authentication
• IEEE 802.1X supplicant (switch jako klient k jinému přepínači)
• Web-based authentication (captive portal)
• STP BPDU Guard, STP Root Guard, STP Loopback Guard
• DHCP snooping, IP Source Guard (IPSG), Dynamic ARP Inspection (DAI) a IP/MAC/Port Binding (IPMB)
• Secure Core Technology (SCT) – prioritizace management/protokol provozu
• Secure Sensitive Data (SSD) – bezpečná správa citlivých dat (hesla/klíče), řízený přístup (plaintext/šifrovaně)
• Trustworthy systems – run-time ochrany: X-Space, ASLR, BOSC
• Private VLAN / PVE, port security (lock MAC, limit learning)
• RADIUS/TACACS+ (switch jako klient), RADIUS accounting
• Storm control (broadcast/multicast/unknown unicast), DoS prevention
• Více úrovní CLI oprávnění: 1, 7 a 15
• ACL: až 1024 pravidel; match na src/dst MAC, VLAN ID, IPv4/IPv6, IPv6 flow label, protokol, port, DSCP/IP precedence, TCP/UDP src/dst, 802.1p, Ethertype, ICMP/IGMP, TCP flags; ingress i egress; time-based ACL

Quality of Service (QoS)

• 8 hardwarových front na port
• Scheduling: Strict Priority a Weighted Round-Robin (WRR)
• Class of Service: port-based; 802.1p; IPv4/IPv6 IP precedence/ToS/DSCP; DiffServ; classification & remarking ACLs; trusted QoS
• Rate limiting: ingress policer; egress shaping a řízení rychlosti per VLAN/port/flow; dual-rate 3-color (2R3C) policing
• Congestion avoidance: prevence globální TCP loss synchronizace
• iSCSI traffic optimization: preferenční zacházení s iSCSI provozem

Standards

• IEEE: 802.3 (10BASE-T), 802.3u (100BASE-TX), 802.3ab (1000BASE-T), 802.3z (Gigabit Ethernet), 802.3ae (10GbE fiber LAN), 802.3an (10GBASE-T), 802.3x (Flow Control), 802.3ad (LACP), 802.3az (EEE), 802.1D/GARP/GVRP, 802.1Q/p, 802.1w, 802.1s, 802.1X, 802.3af, 802.3at, 802.1AB (LLDP)
• RFC (výběr): 768, 783, 791, 792, 793, 813, 826, 879, 896, 854, 855, 856, 858, 894, 919, 920, 922, 950, 951, 1042, 1071, 1123, 1141, 1155, 1157, 1213, 1215, 1286, 1350, 1442, 1451, 1493, 1533, 1541, 1542, 1573, 1624, 1643, 1700, 1757, 1867, 1907, 2011, 2012, 2013, 2030, 2131, 2132, 2233, 2576, 2616, 2618, 2665, 2666, 2674, 2737, 2819, 2863, 3164, 3176, 3411–3416, 4330

IPv6

• Dual stack IPv4/IPv6; IPv6 host mode; IPv6 over Ethernet
• ND (neighbor/router discovery), SLAAC, Path MTU, DAD, ICMPv6; DHCPv6 stateful client
• ISATAP tunneling
• IPv6 QoS a IPv6 ACL v hardwaru
• First Hop Security: RA guard, ND inspection, DHCPv6 guard, neighbor binding table (snooping/static), integrity check
• MLD snooping v1/v2 a MLD proxy
• IPv6 aplikace: Web/SSL, Telnet server/SSH, ping, traceroute, SNTP, TFTP, SNMP, RADIUS, syslog, DNS client, Telnet client, DHCP client, DHCP auto-config, IPv6 DHCP relay, TACACS+
• Podporované IPv6 RFC: 4443, 4291, 2460, 4861, 4862, 1981, 4007, 3484, 5214, 4293, 3595

Management

• Cisco Business Dashboard (embedded probe) – bez nutnosti samostatné sondy
• Cisco Business mobilní aplikace
• Cisco Network Plug and Play (PnP) + Cisco PnP Connect (near-zero-touch)
• Web UI (HTTP/HTTPS): simple/advanced mode, průvodci, customizable dashboard, údržba, monitoring, online help, universal search
• SNMP v1/v2c/v3 (USM), RMON (history, statistics, alarms, events)
• Dual-stack IPv4/IPv6
• Firmware upgrade: web (HTTP/HTTPS), TFTP, SCP přes SSH; dual images pro odolné upgrady
• Port mirroring (až 8 zdrojových portů → 1 cíl), VLAN mirroring (až 8 VLAN → 1 cíl)
• Flow-based redirection/mirroring; RSPAN
• sFlow agent – export vzorků do externích kolektorů
• DHCP Options 12/59/60/66/67/82/125/129/150
• Secure Copy (SCP) + auto-configuration přes SCP (bezpečné hromadné nasazení)
• Text-editable configuration files; Smartports a Auto Smartports
• Text view CLI (plná i menu-based), privilege levels 1/7/15; lokalizace GUI/dokumentace; login bannery
• Další nástroje: traceroute, single IP management, SSH, RADIUS, TFTP upgrade, DHCP client, BOOTP, SNTP, Xmodem upgrade, cable diagnostics, ping, syslog, Telnet client (SSH secure), automatic time settings

Green (power efficiency)

• Energy Detect – vypnutí RJ-45 portu při link-down; okamžité obnovení bez ztráty paketů
• Cable length detection – úprava výkonu dle délky kabelu pro nižší spotřebu
• EEE 802.3az na všech měděných GE portech
• Možnost vypnutí portových LED pro úsporu energie
• Time-based port operation – plánované zap/vyp linku
• Time-based PoE – plánované zap/vyp PoE napájení
• Persistent PoE – napájení PD i během rebootu switche

Power over Ethernet (PoE)

• Podpora 802.3af PoE a 802.3at PoE+ (včetně Cisco pre-standard/legacy PoE)
• Celkový PoE budget: 120 W
• Počet PoE portů: 16

Hardware

• Spotřeba energie (worst case)
• System power consumption: 110 V = 24.7 W; 220 V = 26.8 W
• Power consumption (with PoE): 110 V = 157.6 W; 220 V = 156.3 W
• Idle power: 110 V = 8.7 W; 220 V = 10.3 W
• Heat dissipation: 537.4 BTU/h

• Porty a rozhraní
• Celkem systémových portů: 16 × Gigabit Ethernet + 4 × 10G
• RJ-45 přístupové porty: 16 × GE
• Uplinky: 4 × SFP+
• Konzole: Cisco standard RJ-45 console + USB Type-C (také jako console)
• USB: USB Type-C na čelním panelu pro správu souborů/obrazů i console
• Tlačítko: Reset
• Kabeláž: UTP Cat5e nebo lepší pro 1000BASE-T
• LED indikátory: System, Link/Act, PoE, Speed
• Flash: 512 MB; DRAM: 1 GB DDR4; CPU: ARM dual-core 1.4 GHz
• Packet buffer (sdílený napříč porty): 1.5 MB

Supported SFP/SFP+ modules

• MGBSX1, MGBLX1, MGBLH1, MGBT1
• GLC-SX-MMD, GLC-EX-SMD, GLC-ZX-SMD, GLC-LH-SMD, GLC-BX-U, GLC-BX-D, GLC-TE
• CWDM-SFP-1470/1490/1510/1530/1550/1570/1590/1610
• SFP-H10GB-CU1M/CU3M/CU5M, SFP-H10GB-CU1-5M/CU2M/CU2-5M, SFP-H10GB-ACU7M/ACU10M
• SFP-10G-SR, SFP-10G-LR, SFP-10G-SR-S, SFP-10G-LR-S, SFP-10G-ER, SFP-10G-ER-S, SFP-10G-T-X
• SFP-10G-BXD-I, SFP-10G-BXU-I, SFP-10G-AOC1M/AOC2M/AOC3M/AOC5M/AOC7M/AOC10M

Environmental

• Rozměry (Š × H × V): 268 × 297 × 44 mm (10.56 × 11.69 × 1.73 in)
• Hmotnost: 2.49 kg (5.49 lb)
• Napájení: 100–240 V, 50–60 Hz, interní
• Provozní teplota: −5 až 50 °C (23 až 122 °F)
• Skladovací teplota: −25 až 70 °C (−13 až 158 °F)
• Provozní/Skaldovací vlhkost: 10–90 % relativní, nekondenzující
• Akustika: Fanless (N/A dBA)
• MTBF @ 25 °C: 426,778 hodin
• Certifikace: UL (UL 62368), CSA (CSA 22.2), CE, FCC Part 15 (CFR 47) Class A

Obsah balení

• Cisco Catalyst 1300 Series Switch
• Napájecí adaptér
• Pointer card
• Poznámka: Sada pro montáž do racku není součástí balení.

Minimum requirements

• Webový prohlížeč: Chrome, Firefox, Edge, Safari
• Ethernetový kabel kategorie Cat5e
• TCP/IP, síťový adaptér a OS (Microsoft Windows, Linux, macOS) nainstalované
