CISCO REFRESH - Repasované produkty přímo od Cisco s certifikací kvality, zárukou a servisní podporou odpovídající ekvivalentnímu novému produktu.

Sada pro montáž do racku není součástí balení.

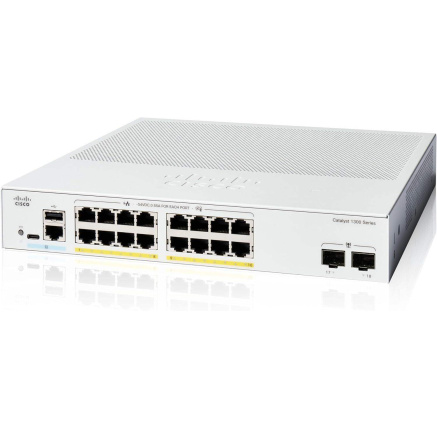

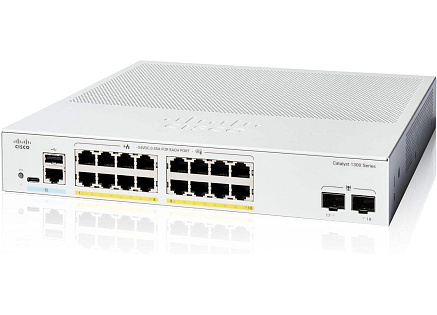

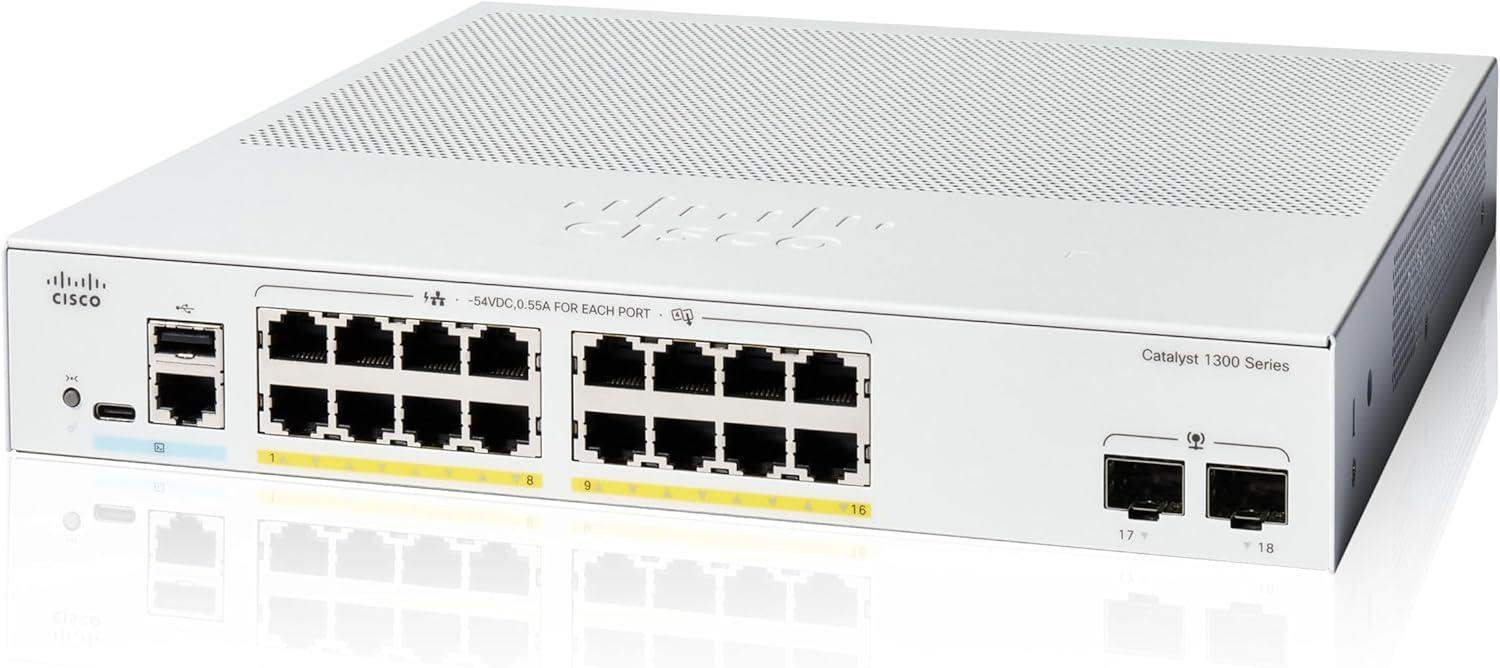

Stránky produktu: C1300-16P-2G

Technické specifikace

Přehled

• Řada Cisco Catalyst 1300 – managovatelné Gigabit Ethernet Layer 3 switche podnikové třídy pro malé a střední podniky a pobočky.
• Jednoduché nasazení mimo rozvodnou skříň, intuitivní grafické rozhraní a vestavěné zabezpečení.
• Běh na přizpůsobeném Linux OS se snadným webovým GUI pro rychlou konfiguraci.

Performance

• Wire-speed, nonblocking switching
• Forwarding rate (64B): 26.78 mpps
• Switching capacity: 36.0 Gbps

Layer 2 switching

• Spanning Tree: 802.1d STP; 802.1w RSTP (výchozí); 802.1s MSTP (8 instancí); PVST+ (126); Rapid PVST+ (126)
• Link aggregation: 802.3ad LACP; až 8 skupin; až 8 portů/skupina; 16 candidate portů pro dynamické 802.3ad
• VLAN: až 4093 současně; port-based a 802.1Q tag-based; MAC-based; protocol-based; IP subnet-based; Management VLAN; Private VLAN (promiscuous/isolated/community); PVE (protected ports) s více uplinky; Guest/Unauthenticated VLAN; CPE VLAN; Auto Surveillance VLAN (ASV)
• Voice VLAN: automatické přiřazení hlasu a QoS; VSDP pro zero-touch nasazení IP telefonie
• Multicast TV VLAN (MVR): sdílený multicast VLAN napříč oddělenými VLANy účastníků
• VLAN Translation: One-to-One Mapping (C-VLAN ↔ S-VLAN)
• Q-in-Q: transparentní průchod sítí poskytovatele; Selective Q-in-Q (vícenásobné mapování C-VLAN→S-VLAN, nastavitelné TPID), podpora L2 protokolového tunelování
• GVRP/GARP: automatická propagace a konfigurace VLAN
• UDLD: detekce jednosměrných spojů, prevence smyček a black-holingu
• DHCP Relay (L2): přeposílání přes různé VLAN, podpora Option 82
• IGMP snooping v1/v2/v3: až 2000 multicast skupin (včetně SSM); IGMP querier a IGMP proxy
• HOL blocking prevention
• Loopback detection: nezávislá na STP

Layer 3

• IPv4 routing: wire-speed; až 990 statických tras a 128 IP rozhraní
• IPv6 routing: wire-speed
• L3 interface: na fyzickém portu, LAG, VLAN SVI nebo loopbacku
• CIDR (Classless Interdomain Routing)
• RIP v2 pro dynamické směrování
• Policy-Based Routing (PBR): řízení směrování na základě IPv4/IPv6 ACL
• DHCP server (IPv4): více poolů/scope; podpora DHCP options
• DHCP relay (L3) a UDP relay (BootP/DHCP, discovery přes L3 domény)

Security

• SSH v1/v2 (+SCP) a SSL/HTTPS pro bezpečnou správu
• IEEE 802.1X (Authenticator): RADIUS autentizace a accounting, MD5, guest/unauth VLAN, single/multiple host & session; time-based 802.1X, dynamic VLAN assignment, MAC authentication
• IEEE 802.1X supplicant: switch jako supplicant k dalšímu switchi (např. zasedačky)
• Web-based authentication napříč OS a zařízeními
• STP BPDU Guard, STP Root Guard, STP loopback guard
• DHCP snooping, IP Source Guard (IPSG), Dynamic ARP Inspection (DAI), IP/MAC/Port Binding (IPMB)
• SCT (Secure Core Technology) – priorita management/protocol traffic
• SSD (Secure Sensitive Data) – bezpečná správa citlivých údajů a autoconfig
• Trustworthy systems: X-Space, ASLR, BOSC
• Private VLAN & PVE: L2 izolace s více uplinky
• Port security: uzamčení zdrojových MAC a limit učení
• RADIUS/TACACS+ (switch jako klient), RADIUS accounting
• Storm control: broadcast/multicast/unknown unicast
• DoS prevention
• CLI privilege levels: 1 / 7 / 15
• ACLs: až 1024 pravidel; match na MAC, VLAN ID, IPv4/IPv6, IPv6 flow label, protokol/port, DSCP/IP precedence, TCP/UDP porty, 802.1p, Ethertype, ICMP/IGMP, TCP flag; ingress i egress; time-based ACLs

Quality of Service (QoS)

• Priority levels: 8 hardwarových front
• Scheduling: Strict Priority a WRR
• Class of Service: port-based; 802.1p VLAN; IPv4/IPv6 IP precedence/ToS/DSCP; DiffServ; ACL classification & remarking; trusted QoS
• Queue assignment: na základě DSCP a 802.1p/CoS
• Rate limiting: ingress policer; egress shaping & rate control per VLAN/port/flow; 2R3C policing
• Congestion avoidance: algoritmy pro minimalizaci globální TCP loss synchronizace
• iSCSI traffic optimization

Standards

• IEEE: 802.3 (10BASE-T), 802.3u (100BASE-TX), 802.3ab (1000BASE-T), 802.3ad LACP, 802.3z GE, 802.3ae 10GbE (fiber LAN), 802.3an 10GBASE-T, 802.3x Flow Control, 802.1D/GARP/GVRP, 802.1Q/p VLAN, 802.1w RSTP, 802.1s MSTP, 802.1X, 802.3af, 802.3at, 802.1AB LLDP, 802.3az EEE
• RFC (výběr): 768, 783, 791, 792, 793, 813, 826, 879, 896, 854, 855, 856, 858, 894, 919, 920, 922, 950, 951, 1042, 1071, 1123, 1141, 1155, 1157, 1213, 1215, 1286, 1350, 1442, 1451, 1493, 1533, 1541, 1542, 1573, 1624, 1643, 1700, 1757, 1867, 1907, 2011, 2012, 2013, 2030, 2131, 2132, 2233, 2576, 2616, 2618, 2665, 2666, 2674, 2737, 2819, 2863, 3164, 3176, 3411–3416, 4330

IPv6

• Dual Stack: IPv6 host mode, IPv6 over Ethernet, IPv6/IPv4 dual stack, ISATAP
• Funkce: Neighbor Discovery, SLAAC, Path MTU, DAD, ICMPv6; DHCPv6 stateful client
• QoS/ACL: hardwarová priorizace a rate-limit IPv6 paketů
• First Hop Security: RA guard, ND inspection, DHCPv6 guard, neighbor binding (snooping/statické), integrity check
• Multicast: MLD snooping v1/v2; MLD proxy
• Aplikace: Web/SSL, Telnet server/SSH, ping, traceroute, SNTP, TFTP, SNMP, RADIUS, syslog, DNS client, Telnet client, DHCP client, DHCP autoconfig, IPv6 DHCP Relay, TACACS+
• Podporovaná RFC (výběr): 4443, 4291, 2460, 4861, 4862, 1981, 4007, 3484, 5214, 4293, 3595

Management

• Cisco Business Dashboard (embedded probe – bez nutnosti samostatné sondy)
• Cisco Business mobile app pro rychlé zprovoznění a správu
• Cisco Network Plug and Play (PnP) agent + PnP Connect – near-zero-touch provisioning
• Web UI (HTTP/HTTPS): simple/advanced mód, průvodci, přizpůsobitelný dashboard, údržba, monitoring, online nápověda, univerzální vyhledávání
• SNMP v1/v2c/v3 (USM), RMON (history, statistics, alarms, events)
• Firmware upgrade: web, TFTP, SCP over SSH; dual images pro odolné aktualizace
• Port mirroring: až 8 zdrojových portů → 1 cílový port
• VLAN mirroring: až 8 zdrojových VLAN → 1 cíl
• Flow-based redirection/mirroring
• RSPAN (remote mirroring přes L2 doménu)
• sFlow agent: export vzorků do externích kolektorů
• DHCP options: 12, 59, 60, 66, 67, 82, 125, 129, 150
• SCP bezpečné přenosy, Auto-configuration with SCP, text-editable config files
• Smartports a Auto Smartports (detekce přes CDP/LLDP-MED, zero-touch)
• Text view CLI: plný i menu-based; privilege 1/7/15; lokalizace GUI/dokumentace; konfigurovatelné login bannery
• Další nástroje: traceroute, single IP management, HTTP/HTTPS, SSH, RADIUS, port mirroring, TFTP upgrade, DHCP client, BOOTP, SNTP, Xmodem upgrade, cable diagnostics, ping, syslog, Telnet client (SSH secure), automatické časové nastavení

Green (power efficiency)

• Energy detect: automatické vypnutí RJ-45 při link-down, okamžitý návrat bez ztrát
• Cable length detection: úprava výkonu dle délky kabelu
• EEE 802.3az na všech měděných GE portech
• Disable port LEDs pro úsporu energie
• Time-based port operation (plánované zap/vyp linku)
• Time-based PoE (plánované zap/vyp napájení)
• Persistent PoE: napájení PoE během rebootu zařízení

General

• Jumbo frames: až 9000 B (výchozí MTU 2000 B)
• MAC table: 16 000 adres
• Chip guard – detekce manipulace při bootu
• Boot integrity visibility – viditelnost identity platformy a integrity SW

Discovery

• Bonjour
• LLDP (802.1ab) s LLDP-MED
• Cisco Discovery Protocol (CDP)

Power over Ethernet (PoE)

• Standardy: 802.3af PoE, 802.3at PoE+ (kompatibilní i s Cisco pre-standard PoE)
• Power dedicated to PoE: 120 W
• Počet PoE portů: 16

Hardware – spotřeba, porty a výkon

• System power (bez PoE): 110 V = 18.3 W; 220 V = 20.5 W
• Power (s PoE): 110 V = 152.7 W; 220 V = 151.8 W
• Heat dissipation: 520.7 BTU/hr
• Idle power: 110 V = 8.4 W; 220 V = 10.2 W

Porty & rozhraní

• Celkový počet portů: 18 × Gigabit Ethernet
• RJ-45: 16 × Gigabit Ethernet
• Combo uplinky: 2 × SFP
• Konzole: Cisco standard RJ-45 console a USB Type-C console
• USB: USB Type-C na čelním panelu (správa souborů/obrazů) a konzole
• Tlačítko: Reset
• Kabeláž: UTP Cat5e nebo lepší pro 1000BASE-T
• LEDs: System, Link/Act, PoE, Speed
• Flash: 512 MB; CPU: ARM dual-core 1.4 GHz; DRAM: 1 GB DDR4

Packet Buffer

• Velikost (sdílená): 1.5 MB

Podporované SFP moduly

• MGBSX1, MGBLX1, MGBLH1, MGBT1
• GLC-SX-MMD, GLC-EX-SMD, GLC-ZX-SMD, GLC-LH-SMD
• GLC-BX-U, GLC-BX-D, GLC-TE
• CWDM-SFP-1470/1490/1510/1530/1550/1570/1590/1610

Environmental

• Rozměry (Š × H × V): 268 × 297 × 44 mm (10.56 × 11.69 × 1.73 in)
• Hmotnost: 2.38 kg (5.25 lb)
• Napájení: 100–240 V, 50–60 Hz, interní
• Certifikace: UL (UL 62368), CSA (CSA 22.2), CE mark, FCC Part 15 (Class A)
• Provozní teplota: −5 až 50 °C (23–122 °F)
• Skladovací teplota: −25 až 70 °C (−13–158 °F)
• Vlhkost (provoz/sklad): 10–90 % relativní, nekondenzující

Akustika & MTBF

• FAN: fanless
• Akustický šum: N/A
• MTBF @ 25 °C: 412 959 hodin

Obsah balení

• Cisco Catalyst 1300 Series Switch
• Power adapter
• Pointer card

Minimální požadavky

• Webový prohlížeč: Chrome, Firefox, Edge, Safari
• Kabeláž: Ethernet Cat5e
• Síťový stack: TCP/IP, síťový adaptér a OS (Microsoft Windows / Linux / macOS) nainstalován
