CISCO REFRESH – repasované produkty dodávané společností Cisco s certifikací kvality, zárukou a servisní podporou odpovídající ekvivalentnímu novému produktu

Speciální poznámka k provedení UK

• UK = produkt určený pro trh ve Spojeném království; hardware je identický s EU modelem, liší se pouze přiloženým napájecím kabelem.
• Náhradní EU napájecí kabel CAB-TA-EU je součástí objednávky.

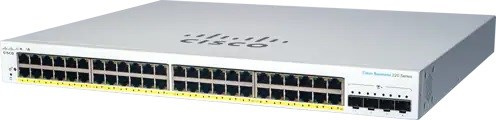

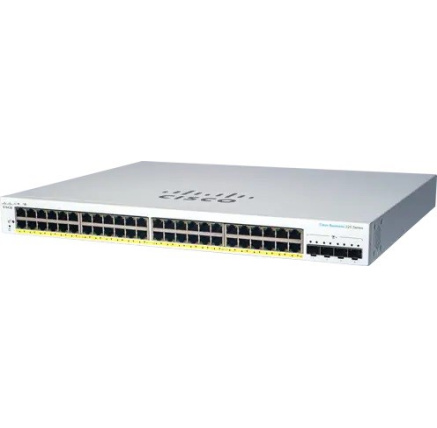

Řada Cisco Business 220 jsou jednoduché a cenově dostupné chytré (smart) switche pro sítě podnikové třídy. Díky mobilní aplikaci, nástroji Cisco Business Dashboard a variantám PoE+ poskytuje CBS220 robustní a bezpečnou infrastrukturu v rámci omezeného rozpočtu.

Stránky produktu: CBS220-48P-4X  |  Quick start guide: Quick start guide

Klíčové vlastnosti

• 48 × Gigabit Ethernet (RJ-45) přístupové porty + 4 × 10G SFP+ uplinky (celkem 52 portů v systému)
• Plná podpora PoE/PoE+ na 48 portech s PoE budgetem 382 W a inteligentní správou výkonu (CDP/LLDP)
• Smart switch s bohatou L2 výbavou, QoS, bezpečností a multicast funkcemi
• Intuitivní Web UI, Cisco Business Dashboard, mobilní aplikace, PnP (zero-touch) a dual image firmware
• Pro SMB, pobočky, IP telefony, Wi-Fi AP a IP kamery

Performance

• Forwarding rate (mpps, 64B): 130,94
• Switching capacity: 176 Gbps
• Jumbo frame: až 9 216 B
• Packet buffer: 16 Mb
• MAC tabulka: až 8 192 adres

Layer 2 switching

• Spanning Tree: 802.1d (default), 802.1w RSTP (rychlá konvergence), 802.1s MSTP (až 16 instancí)
• Port grouping / Link aggregation: 802.3ad LACP, až 8 skupin; až 8 portů na skupinu; 16 kandidátních portů na LAG; load-balancing dle src/dst MAC nebo src/dst MAC/IP
• VLAN: až 256 současně; port-based a 802.1Q tag-based; Management VLAN; Guest VLAN
• Auto Voice VLAN: automatické zařazení hlasového provozu do dedikované VLAN s odpovídající QoS
• Q-in-Q: transparentní průchod VLAN přes sítě poskytovatele při izolaci zákazníků
• GVRP/GARP: automatická propagace a konfigurace VLAN v bridge doméně
• HOL blocking prevention; Loopback detection (nezávislá na STP)
• Automatic MDIX: automatická korekce párů Tx/Rx při použití „špatného“ typu kabelu

Security

• ACL: až 512 pravidel; match na src/dst MAC, VLAN ID, IP, protokol, port, DSCP/IP precedence, TCP/UDP src/dst, 802.1p, Ethertype, ICMP, IGMP, TCP flag; akce drop/rate-limit
• Port security: zamykání zdrojových MAC na port; limit učení MAC
• IEEE 802.1X (authenticator): RADIUS autentizace; guest VLAN; single-host, multi-host a multi-session
• RADIUS a TACACS+: podpora autentizace (switch jako klient)
• BPDU Guard a Loop Guard pro ochranu STP topologie
• Storm control: broadcast / multicast / unknown unicast
• DoS protection: prevence útoků DoS
• SSH v1/v2 (SCP), SSL/HTTPS pro bezpečný přístup do Web UI
• MAC address filtering

QoS

• 8 hardwarových front na port
• Scheduling: Strict Priority a WRR; přiřazení front dle DSCP a 802.1p/CoS
• Class of Service: port-based; 802.1p; IPv4/IPv6 IP precedence/ToS/DSCP; DiffServ; classification & re-marking ACLs; trusted QoS
• Rate limiting: ingress policer; egress shaping a řízení rychlosti per VLAN/port/flow
• Congestion avoidance: prevence globální TCP loss synchronizace

Multicast

• IGMP snooping v1/v2/v3 (až 256 skupin)
• IGMP querier pro L2 multicast doménu i bez L3 routeru

Standards

• IEEE 802.3 10BASE-T, 802.3u 100BASE-TX, 802.3ab 1000BASE-T, 802.3z GE, 802.3ad LACP, 802.3x Flow Control
• IEEE 802.1D/GARP/GVRP, 802.1Q/p VLAN, 802.1w RSTP, 802.1s MSTP, 802.1X Port Access, 802.3af, 802.3at
• Vybrané RFC: 768, 783, 791, 792, 793, 813, 879, 896, 826, 854, 855, 856, 858, 894, 919, 920, 922, 950, 951, 1042, 1071, 1123, 1141, 1155, 1157, 1213, 1215, 1286, 1350, 1442, 1451, 1493, 1533, 1541, 1573, 1624, 1643, 1700, 1757, 1867, 1907, 2011, 2012, 2013, 2030, 2131, 2132, 2576, 2616, 2618, 2665, 2666, 2674, 2737, 2819, 2863, 3164, 3411–3416, 4330

IPv6

• Dual-stack IPv4/IPv6; IPv6 host mode; IPv6 over Ethernet
• Neighbor/Router Discovery (ND), SLAAC, Path MTU discovery, DAD, ICMPv6
• IPv6 QoS: prioritizace v hardwaru; IPv6 ACL: drop/rate-limit v hardwaru
• MLD snooping v1/v2 – doručení IPv6 multicastu pouze požadovaným příjemcům
• IPv6 aplikace: Web/SSL, Telnet/SSH, DHCP client, DHCP autoconfig, CDP, LLDP
• Podporované IPv6 RFC: 4443, 4291, 2460, 4861, 4862, 1981, 4007, 3484

Management

• Cisco Business Dashboard + mobilní aplikace (bez potřeby samostatného Probe HW/VM)
• Cisco Network Plug and Play (PnP) + Cisco PnP Connect (zero-touch nasazení)
• Web UI (HTTP/HTTPS): konfigurace, dashboard, údržba, monitoring
• CLI: plnohodnotná, skriptovatelná; privilege level 1 a 15
• SNMP v1/v2c/v3 (USM), traps; standardní MIB sady (MIB-II, IF-MIB, Bridge-MIB/Ext, RMON, EtherLike-MIB, Radius Client-MIB, Entity-MIB, POWER-ETHERNET-MIB, Syslog-MIB, SNMP-COMMUNITY-MIB, SNMP-MIB, LLDP-MIB/EXT-MED-MIB, IEEE8023-LAG-MIB, CISCO-PORT-SECURITY-MIB, CISCO-ENVMON-MIB, CISCO-CDP-MIB, CISCO-CONFIG-COPY-MIB)
• Port/VLAN mirroring: až 8 zdrojových portů na 1 cíl; až 4 mirror sessions
• Firmware upgrade: HTTP/HTTPS a TFTP; dual images pro odolné updaty
• DHCP Options 12/66/67/82/129/150; SNTP; konfigurovatelné login bannery
• Další nástroje: BOOTP klient, kabelová diagnostika, ping, traceroute, syslog
• Text-editable config files pro snadné hromadné nasazení

Discovery

• Bonjour – self-advertising
• LLDP 802.1ab + LLDP-MED (rozšíření pro IP telefony)
• Cisco Discovery Protocol (CDP) – stručné informace o připojených Cisco zařízeních, IP telefonech a Wi-Fi AP

Power efficiency

• EEE 802.3az – snížení spotřeby při nevyužité šířce pásma
• Energy Detect – automatické vypnutí RJ-45 portů při link-down a rychlé probuzení bez ztráty paketů
• Možnost vypnutí LED pro úsporu energie
• Time-based PoE a Time-based port operation – plánované zap/vyp PoE i linek

Power over Ethernet (PoE)

• 802.3af PoE / 802.3at PoE+ na libovolných RJ-45 portech v rámci rozpočtu
• PoE budget: 382 W
• Počet PoE portů: 48
• Podpora Cisco pre-standard (legacy) PoE
• Intelligent PoE power management s granularní vyjednávací logikou (CDP/LLDP po IEEE klasifikaci)

Hardware

• Tlačítka: Reset
• Kabeláž: UTP Cat5 nebo lepší pro 10/100; UTP Cat5e nebo lepší pro 1000BASE-T
• LED indikace: System, Link/Act, Speed
• Flash: 64 MB; CPU memory: 256 MB

Ports

• Celkově: 48 × Gigabit Ethernet přístup + 4 × 10G SFP+ uplink
• RJ-45 přístupové porty: 48 × GE
• Uplinky: 4 × 10G SFP+

Supported SFP Modules (výběr)

• MGBSX1 (MMF), MGBLX1 (SMF), MGBLH1 (SMF), MGBT1 (UTP Cat5), GLC-SX-MMD (MMF), GLC-LH-SMD (SMF), GLC-BX-U/D (SMF), GLC-TE (UTP Cat5e)
• SFP-H10GB-CU1M (10G DAC), SFP-10G-SR (MMF), SFP-10G-LR (SMF), SFP-10G-SR-S (MMF), SFP-10G-LR-S (SMF)

Environmental

• Rozměry (Š × H × V): 440 × 350 × 44 mm (17,3 × 13,8 × 1,7 in)
• Hmotnost: 5,36 kg (11,82 lb)
• Napájení: 100–240 V, 50–60 Hz, interní
• Provozní teplota: 0–50 °C; skladovací: −20 až +70 °C
• Provozní/Skaldovací vlhkost: 10–90 %, relativní, nekondenzující
• Certifikace: UL (UL 60950), CSA (CSA 22.2), CE, FCC Part 15 Class A, C-tick

Power Consumption

• Systémová spotřeba: 110 V = 54,8 W; 220 V = 55,1 W
• Se zapnutým PoE: 110 V = 482,0 W; 220 V = 468,0 W
• Odvod tepla: 1 644,65 BTU/h

Acoustic Noise a MTBF

• Ventilátory: 1
• Akustický hluk @ 25 °C: 35,1 dB
• MTBF @ 25 °C: 265 589 hodin

Obsah balení

• Cisco Business 220 Series Ethernet switch
• Napájecí kabel nebo adaptér (pro UK provedení + EU kabel CAB-TA-EU)
• Montážní sada
• Quick start guide
